올해 사이드 프로젝트를 통한 역량 향상의 필요성을 느끼고, 간만에 사이드 프로젝트 동아리를 운좋게 합격해서 들어갔습니다.

현재 MVP 배포를 끝낸 상태에서, 5월 중순에 진행한 온보딩 기간부터 현 시점까지의 회고를 짧게나마 작성해보려 합니다.

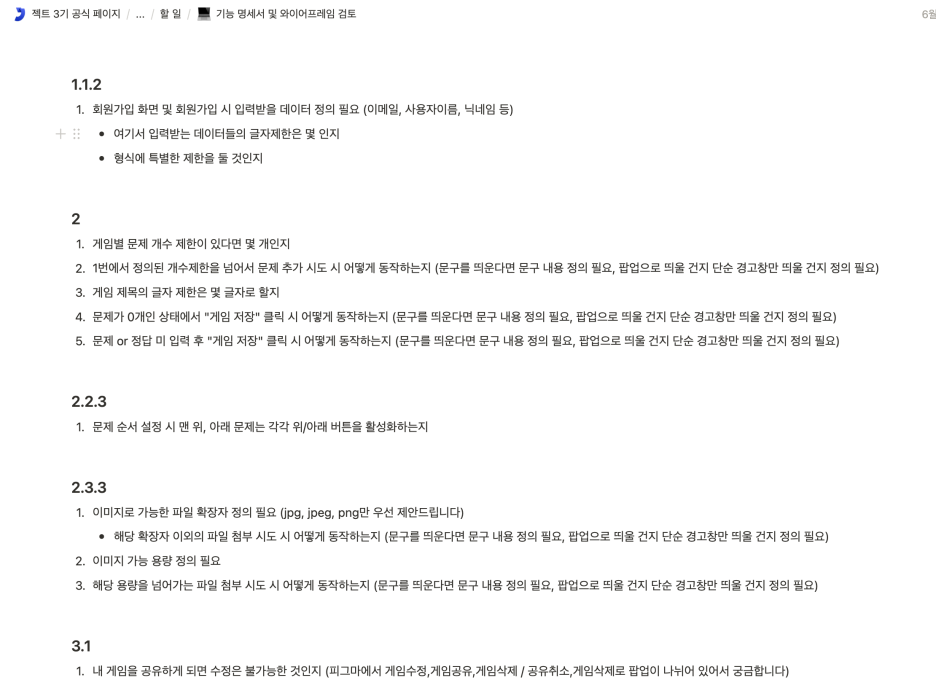

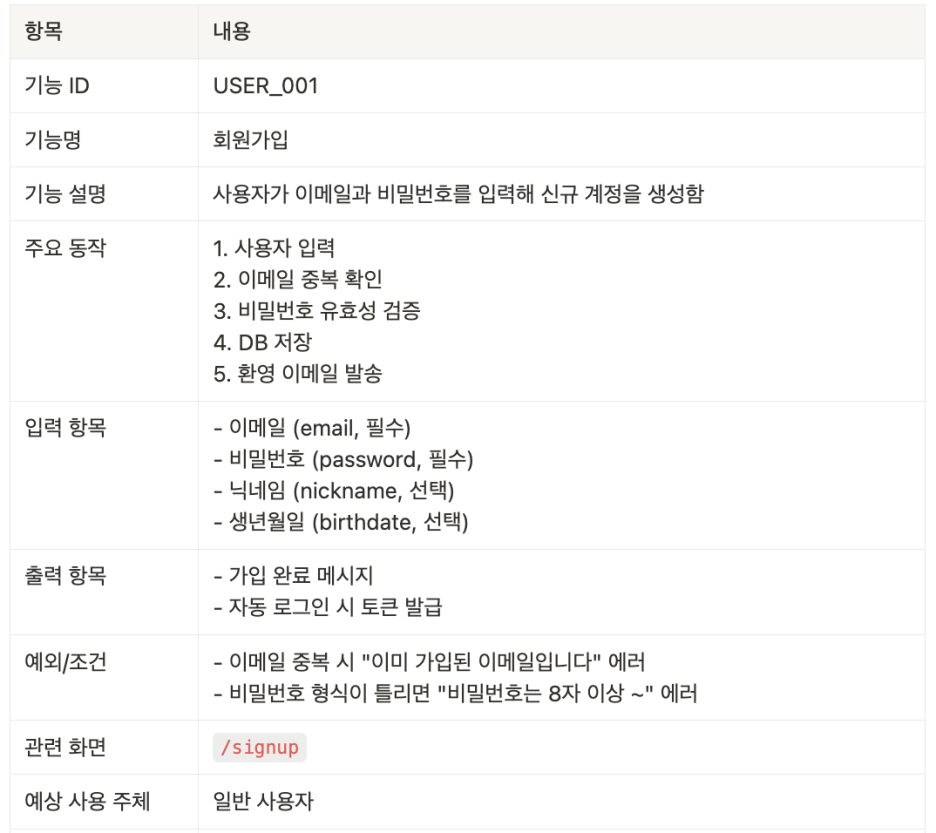

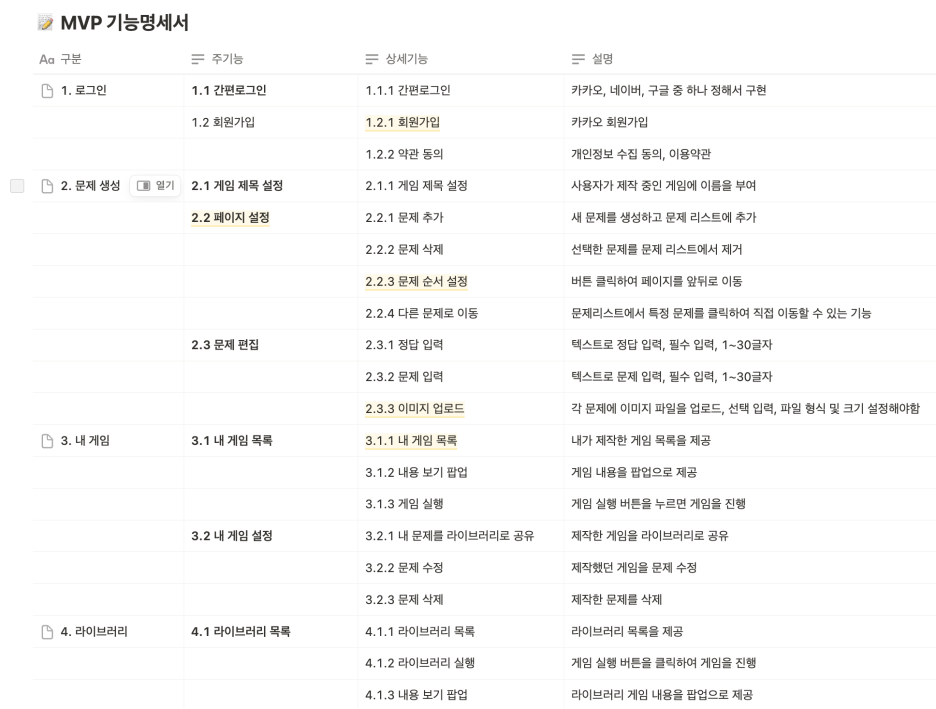

1. 기능명세서와 와이어 프레임 등이 미흡했던 문제





다만! yaml파일은 아직 수기로 수정하고 있습니다. 백엔드 단 기능 변화가 있을 때마다 그에 따라 yaml파일을 자동으로 재추출하도록 워크플로우를 등록하면 아예 api 명세 문서 배포 플로우를 자동화할 수 있지만 이 부분은 우선순위 이슈로 현 시점에서는 아직 설정을 안 했습니다.

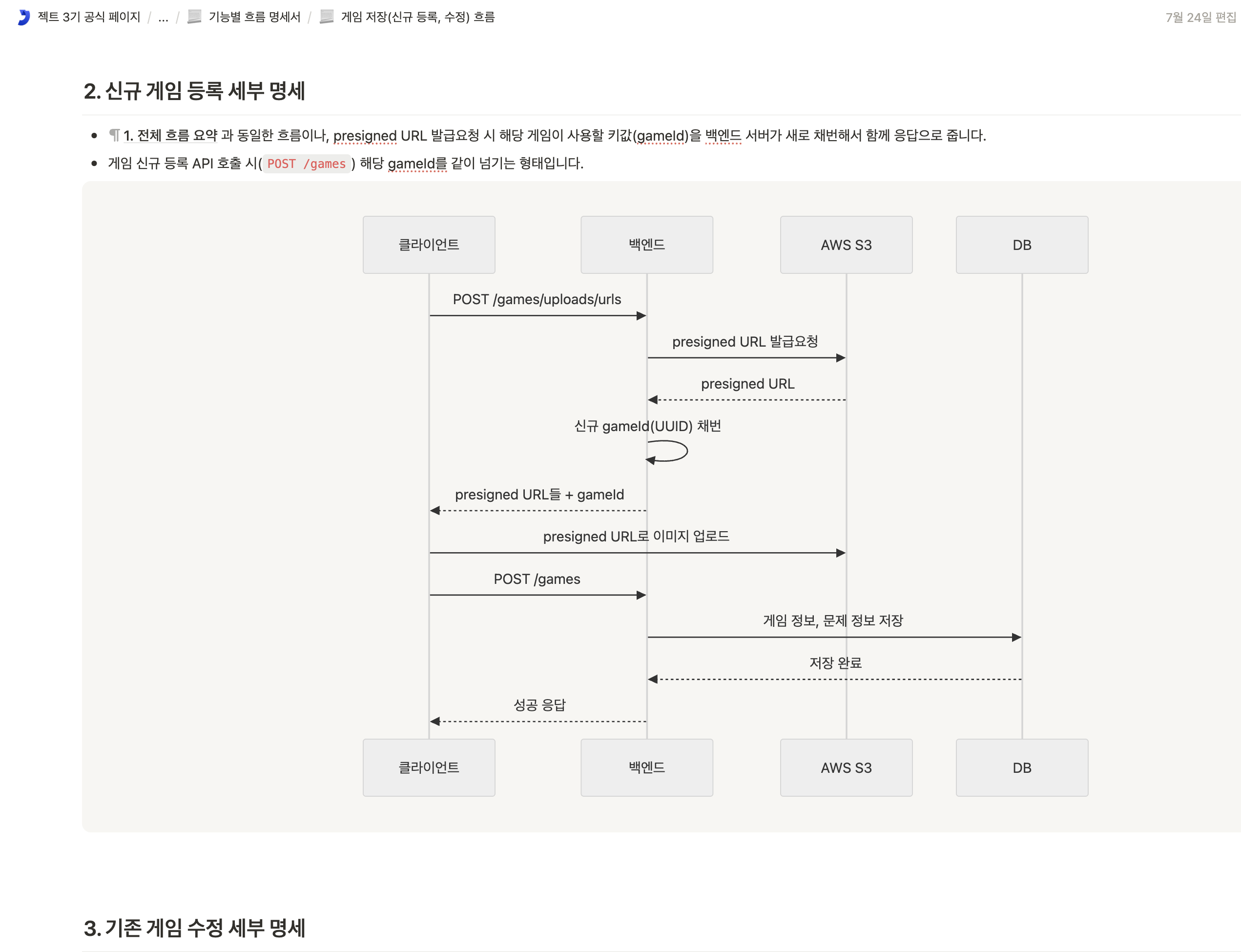

5. 기능 흐름에 대한 세부적인 정리가 필요했던 문제

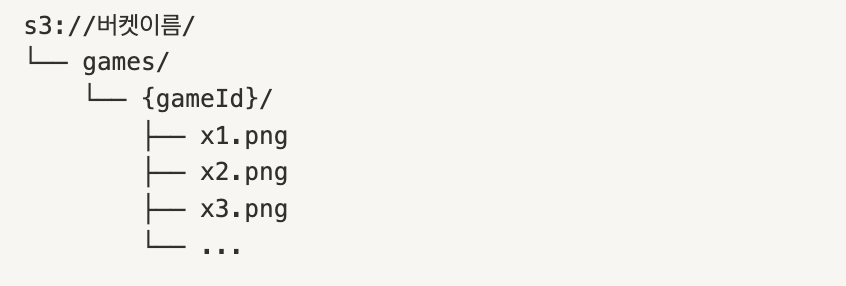

대개의 경우 신규 리소스 등록(Create) 시 해당 리소스의 key값을 클라이언트에서 지정하지 않습니다. 하지만 저희 서비스는 게임을 저장할 때 해당 게임을 구성하는 이미지들의 경로도 함께 저장해야 하며, 이 이미지들은 백엔드에서 준 S3 presigned url에 업로드하게 되는데요. 이때 저는 관리의 용이성을 위해 S3 버켓에 해당 게임 아이디(key값)로 디렉토리를 만들고 그 하위에 다음과 같이 저장하도록 하고 싶었습니다.





다만 이렇게 할려면 백엔드에서 클라이언트로 presigned url을 발급해줄 때 해당 게임이 사용하는 gameId(key값)를 서버가 알고 있어야 하는데요. 이때 문제는 게임을 신규로 등록하는 경우는 gameId를 어떤 걸 쓰는지 모르기 때문에, 게임을 신규로 등록할 때 게임이 사용하게 될 gameId를 미리 지정한 다음 다음 이를 활용해  presigned url을 발급하는 식으로 게임 등록 흐름을 설계했습니다.



이렇다보니 게임을 신규로 등록할 때 해당 게임이 사용하는 key값을 클라이언트가 요청 데이터에 함께 보내는 형태가 되기도 했고, 프론트엔드 분들 입장에선 presigned url에 이미지를 저장하는 것이 생소한 흐름일 수 있겠다는 생각이 들었습니다. 그래서 게임을 등록하는 흐름에 대한 명세 느낌의 문서를 만들면 좋겠다는 생각에 다음처럼 문서를 만들어 공유드렸습니다.

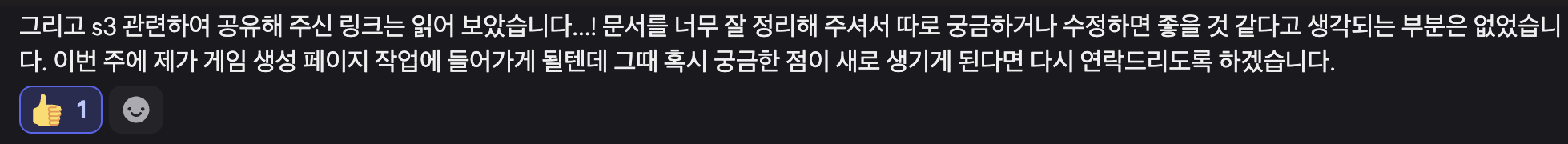

프론트엔드 개발자 분이 다음처럼 메시지 남겨주셨었는데 나름 뿌듯한 순간이었습니다 :)





6. 배포 후 예상치 못하는 상황이 생길 수 있던 문제

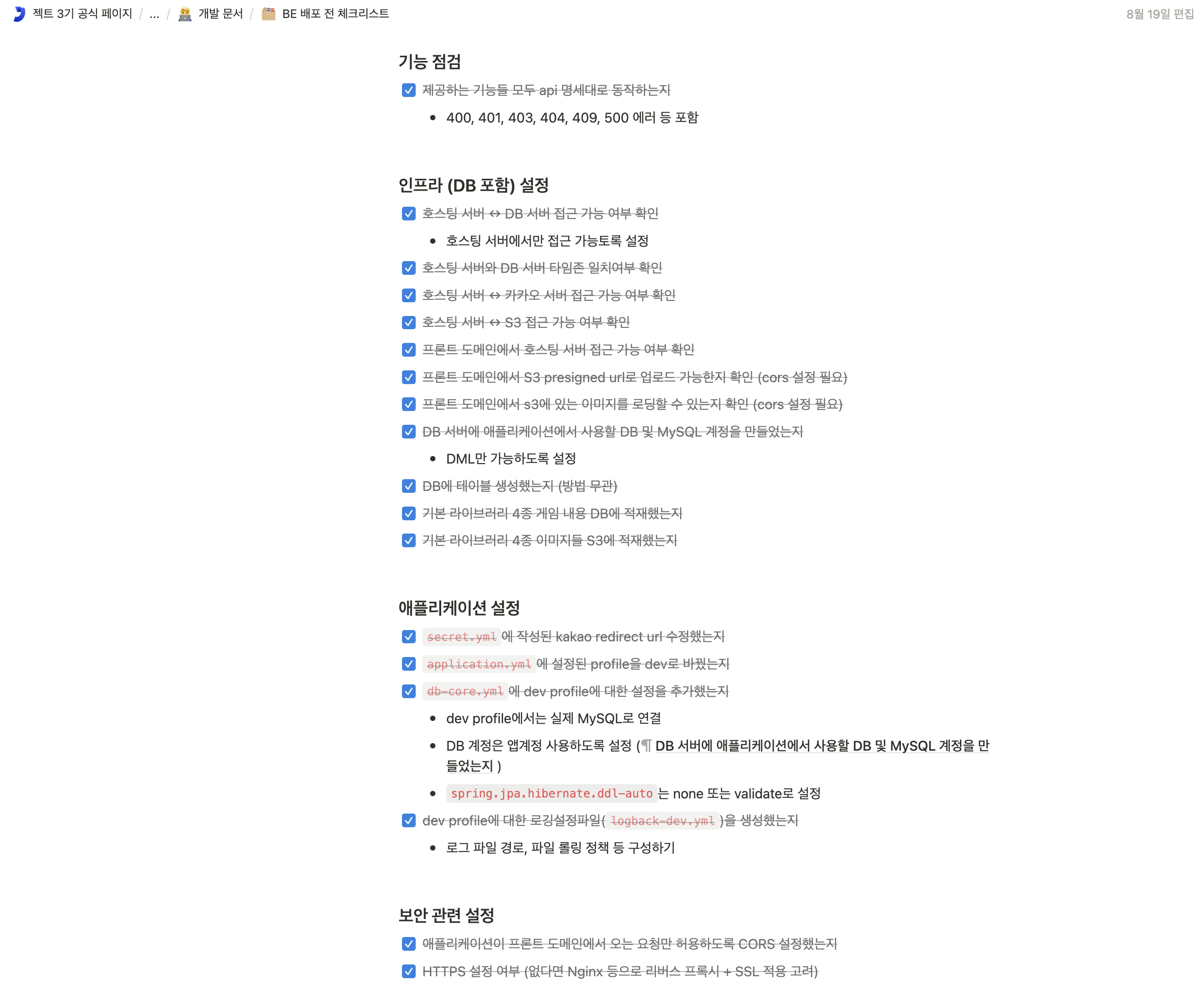

MVP 배포 전, 프론트 서버와 백엔드 서버가 미리 배포된 상태에서 서로 연결이 잘 되는지 등을 테스트해보면 좋겠다는 생각이 들었으나, 이런저런 이슈들로 배포 일정이 조금씩 연기되며 해당 테스트들을 여유있게 할 수 없던 상황이 됐습니다. 대표적으로 예상되는 문제로는 프론트에서 백엔드 서버로 HTTP 요청이 안 간다든지, S3 이미지들이 로딩이 안 된다든지, CORS 문제가 생긴다든지 등이 있었습니다. 또한 백엔드 프로젝트는 local 프로필에서는 H2 DB를 사용하도록 설정한 것 등이 있었기 때문에 prod 프로필에 대한 설정을 다 마쳤는지 등도 배포 시에 점검이 필요한 상황이었습니다. 그래서 아예 이런 이슈들이 발생할지를 체크리스트로 만들어 활용하면 좋을 것 같아서 별도 문서로 만들어서 공유했습니다.







그래서 다행히(?) MVP 배포 후 이미지가 로딩이 안 된다든지 등 설정 미흡으로 인한 이슈는 없었습니다.

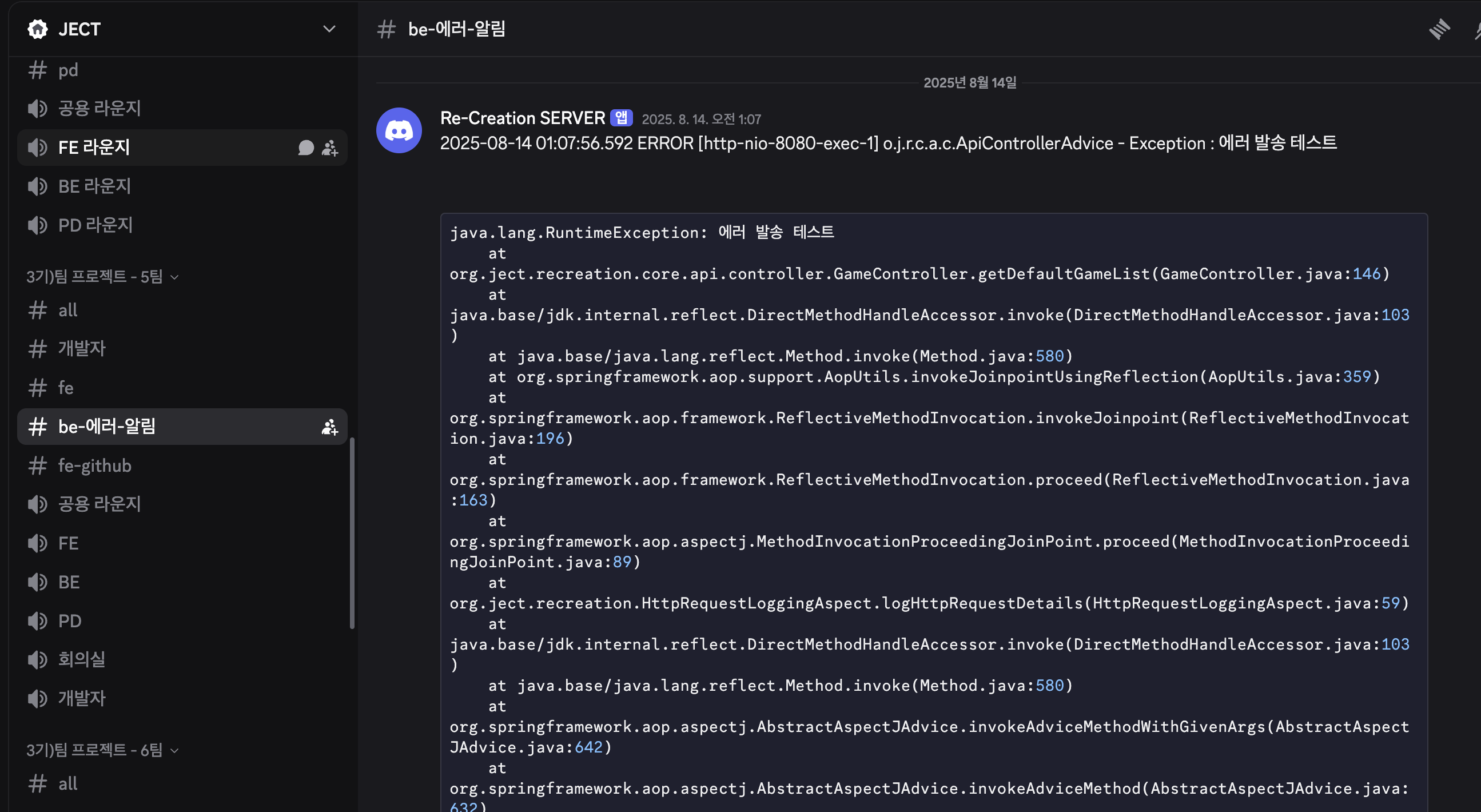

또한 아무래도 제가 평일 낮에는 회사에 있다보니 이때 이슈가 터지면 대응이 어렵겠다는 생각이 들어, ERROR 레벨의 로그는 디스코드를 통해 발송하도록 추가 설정을 개발해서 적용해뒀습니다.







다음 번에 이렇게 하면 좋겠다 싶은 점, 이런 거 있으면 좋겠다 싶은 것들

1. PR 리뷰 자동화

사실 저희 팀 프론트 분들이 코드래빗이라는 서비스를 통해 PR을 자동화한 걸 보고 "오 이거 괜찮은데?"라는 생각이 들었습니다. 물론 돈을 내야 하는 서비스긴 하나 그럴 만한 가치가 있다는 생각이 들었는데요, 다음에 프로젝트를 할 때는 초기에 이런 거를 제안해서 세팅해서 사용하면 괜찮다는 생각이 들었습니다.

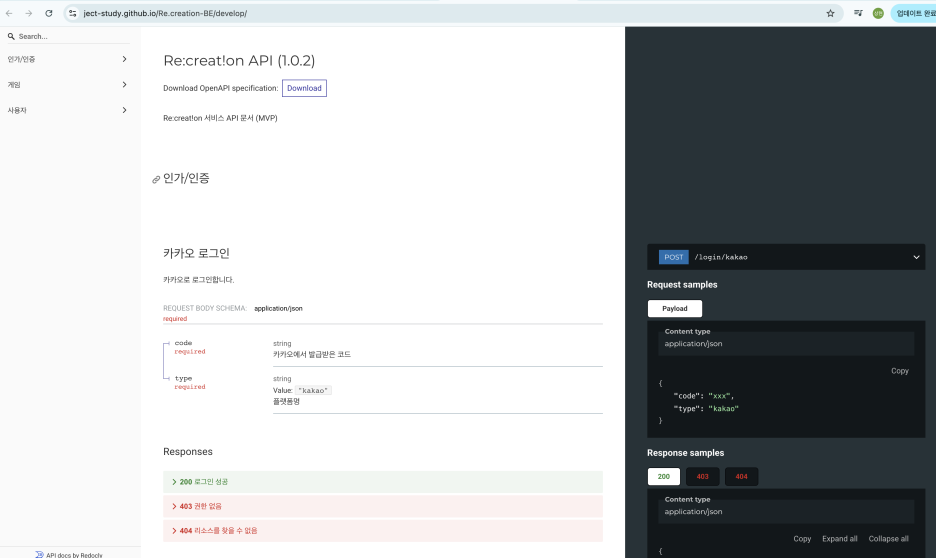

2. 좀 더 효율적인 API 명세 작성과 공유 방법

아무래도 개발한 것이 당장 없는 상태에서 API 명세서를 먼저 만들기 위해 노션을 통해 명세 문서를 만든 다음 AI를 통해 OpenAPI 스펙의 yaml파일로 변환하여 사용했는데, 이 과정에서 좀 더 효율적인 방법은 없었을까 라는 생각이 듭니다. 프로젝트 설정을 하는 초기에 빠르게 yaml파일을 구축하는 방법이 있을지 좀 더 고민해야 할 것 같네요.



3. 테크리더의 필요성

아무래도 개발자들 각각이 기획팀과 소통하는 것보다는 개발자들 의견과 상황을 취합해서 기획팀과 소통하는 구조가 효율성 측면에서 더 나을 것 같다는 생각이 중간중간 든 적이 있어서, 그런 역할을 하는 테크리더가 있으면 어떨까라는 생각이 들었습니다. 백엔드 파트 리더, 프론트 파트 리더로 분리해도 될 것 같기도 하네요. 다만 오히려 테크리더를 거쳐서 의견이 전달되는 구조가 안 좋게 작용할 수도 있겠다는 생각이 한편으로 들기도 합니다. 그래도 효율성 측면에서의 장점이 있긴 할 것 같아서 다음 번에 프로젝트를 하게 되면 초기 단계에서 테크리더를 선출해보는게 어떻냐는 의견을 내보려고 합니다.









감상

간만에 사이드 프로젝트 동아리에 참가해서 퇴근 후에도 시간을 투자해서 진행하고 있습니다. 기술 역량 향상, 일 굴리는 방법 습득 등의 목적(?)이 있어서 신청했기 때문에 최대한 적극적으로 하고 있는데, 사이드 프로젝트라는 특성 상 녹록치 않은 점들도 분명 있는 것 같습니다. 하지만 그런 과정에서도 기술적으로 안 해본 기술을 사용하며 배우는 것도 있고, "아 이렇게 해보니까 좋네", "아 이렇게 하는 것보다 이렇게 하는 게 낫네" 등 일을 굴리는 관점에서도 배우는 것들이 있어서 개인적으로 만족하고 있습니다. 현재 고도화 기간이기 때문에 최대한 고도화 기간에 집중하고, 내년에도 기회가 된다면 사이드 프로젝트를 해보고 싶다는 생각입니다.













※ 이 활동은 젝트에서 진행한 프로젝트에 대한 회고입니다. 관심 있으신 분들은 둘러보세요.

https://ject.kr



젝트

젝트(JECT)는 다양한 포지션 멤버들과 협업할 수 있는 IT 사이드 프로젝트 동아리예요. 홈페이지에서 더 자세한 내용을 확인해보세요!

ject.kr



들어가며

BE 개발자라면 DB를 공부하면서 트랜잭션 격리 수준(Transaction Isolation Level)을 접한 적이 있을 겁니다. 저 역시 취준 시절 기술 면접을 준비하면서, 그리고 DB를 공부하면서 트랜잭션 격리 수준을 공부한 적이 있는데요. 사실 공부한 적만 있지 사이드 프로젝트 또는 실무에서 트랜잭션 격리 수준으로 인한 문제를 마주쳤던 적은 없었습니다. 하지만 이번에 사내에서 낙관적 락으로 동시성 문제를 방지하는 기능을 개발하는 과정에서 트랜잭션 격리 수준에 대해 어설프게 알고 있던 덕에 뜻밖의 곤욕을 치르게 됐는데요. 아무래도 저처럼 이론으로만 트랜잭션 격리 수준을 공부했던 분들에게 도움이 될 수도 있는 내용인 것 같아 공유하고자 이 글을 쓰게 됐습니다.

※ 하기 내용은 트랜잭션 격리 수준, 그 중에서도 REPEATABLE_READ에 대한 지식이 있음을 바탕으로 작성했습니다.

※ 보안 문제 등으로 제가 담당한 시스템의 정확한 명칭과 세부 업무, 기능은 언급하지 않고자 했습니다. 이 점 양해 부탁드립니다.

개발 과정 & 고민했던 점

제가 이번에 개발한 기능은 "통보서 중복 작성 방지" 기능이었습니다. 기존 통보서 작성 프로세스는 다음과 같았습니다.

1. 통보서를 보낼 업무(BUSINESS_INFO 테이블의 레코드)에 대해 특정 프로세스 진행
2. 고객에게 보낼 통보서 내용을 DB에 INSERT ( = 통보서 작성)
3. 해당 업무의 통보상태를 NOT_REGISTER(통보 내용 미작성)에서 REGISTER(통보 내용 작성)으로 UPDATE

해당 비즈니스 로직은 코드 상에서는 다음처럼 구현되어 있었습니다.

@Transactional
public void processNotice(String bizSeqNbr) {
    // 통보서를 보낼 업무 정보 조회
    BusinessInfo businessInfo = readBusinessInfo(bizSeqNbr);

    // .. 생략 (특정 프로세스 진행)

    // 고객에게 보낼 통보서 내용 INSERT
    insertNotice(notice);

    // 해당 업무의 통보상태를 UPDATE
    updateBusinessNoticeStatus(bizSeqNbr, NoticeStatus.REGISTER);
}

-- updateBusinessNoticeStatus

UPDATE BUSINESS_INFO
SET NOTICE_STATUS    = #{BUSINESS_NOTICE_STATUS}
  , LAST_CHANGE_ID   = #{EMPNO}
  , LAST_CHANGE_DTTM = NOW()
WHERE BUSINESS_SEQUENCE_NUMBER = #{BIZ_SEQ_NBR};

통보서 작성 후 해당 업무의 통보상태(BUSINESS_INFO.NOTICE_STATUS)를 REGISTER로 갱신하므로, 중복 작성을 방지하는 가장 쉬운 방법은 해당 업무의 통보상태 값이 REGISTER라면  통보서를 작성하지 않도록 하는 것이라고 생각했습니다. 하지만 단순히 이 상태 조회 체크 로직만 둔다면 동시성 문제가 발생할 수 있으니 이를 막기 위해서는 업무 정보를 조회하는 시점부터 비관적 락을 적용하는 방법도 있었으나, 이 시스템은 소수의 직원이 사용하는 사내 시스템이었기 때문에 중복 작성이 흔하게 일어나진 않을 거라 판단하여 다음과 같은 낙관적 락 형태를 적용한 쿼리를 활용하기로 했습니다.

-- updateBusinessNoticeStatusToRegister

UPDATE BUSINESS_INFO
SET NOTICE_STATUS    = #{BUSINESS_NOTICE_STATUS}
  , LAST_CHANGE_ID   = #{EMPNO}
  , LAST_CHANGE_DTTM = NOW()
WHERE BUSINESS_SEQUENCE_NUMBER = #{BIZ_SEQ_NBR}
AND NOTICE_STATUS = 'NOT_REGISTER';

-- version 등의 컬럼을 추가할 수 없던 상황이라.. 통보서 작성 전의 통보상태는 NOT_REGISTER임을 활용
-- 갱신된 레코드가 0개라면 예외를 일으켜 롤백

그러나 사용 중인 DB(=MySQL)은 트랜잭션 격리 수준으로 디폴트인 REPEATABLE_READ를 사용중이었습니다. 동일 트랜잭션에서는 여러 번 SELECT를 해도 항상 같은 결과가 나오도록 보장하는 격리 수준으로, 트랜잭션 시작 후 최초로 읽기 시작한 시점의 스냅샷을 참조하는 원리인데요. 저는 이 스냅샷을 UPDATE 시에도 동일하게 활용할 것이라고 생각해서, 다음처럼 낙관적 락을 적용해도 통보서를 중복으로 작성되는 문제가 생길 수 있다는 생각이 들었습니다.

하지만 여러 번의 테스트 결과, 중복 갱신은 발생하지 않았습니다. 벌어지지 않을 일에 대해 "헉 이거 문제 생기는 거 아냐?"라고 생각하고 있던 거죠.. 근데 왜 발생하지 않았을까요? 저는 트랜잭션 안에서 SELECT와 UPDATE가 같은 시점의 데이터(스냅샷)를 바라보고 수행된다고 생각했지만, 실제로는 SELECT는 과거의 스냅샷을 바라보고 UPDATE는 현재를 바라보고 수행되기 때문이었습니다.

어설프게 알면 당하는 MySQL REPEATABLE_READ의 함정

이런 현상은 MySQL 공식 문서에서도 찾아볼 수 있었습니다.

A consistent read means that InnoDB uses multi-versioning to present to a query a snapshot of the database at a point in time. The query sees the changes made by transactions that committed before that point in time, and no changes made by later or uncommitted transactions. The exception to this rule is that the query sees the changes made by earlier statements within the same transaction. This exception causes the following anomaly: If you update some rows in a table, a SELECT sees the latest version of the updated rows, but it might also see older versions of any rows. If other sessions simultaneously update the same table, the anomaly means that you might see the table in a state that never existed in the database.

• 일관된 읽기(Consistent Read)란 InnoDB가 MVCC을 사용해, 쿼리에 특정 시점의 DB 상태를 스냅샷으로 제공하는 것.
• 쿼리는 해당 시점 이전에 커밋된 트랜잭션의 변경분은 볼 수 있지만, 그 이후에 커밋되었거나 아직 커밋되지 않은 트랜잭션의 변경분은 볼 수 없다. (= REPEATABLE_READ의 원리)
• 단, 같은 트랜잭션 내에서 수행된 DML(INSERT, UPDATE 등)로 인한 변경분은 볼 수 있다.
• 이 때문에 아래와 같은 비일관성(anomaly) 이 발생 가능하다.
  1. 같은 트랜잭션 내에서 일부 레코드만 UPDATE한 후 SELECT를 실행하면, 업데이트된 레코드만 최신 버전으로 보인다.
  2. 여러 트랜잭션이 동시에 동일 테이블에 대해 업데이트를 하고 있다면, 트랜잭션 내에서 SELECT로 조회되는 결과는 실제 데이터베이스에 존재한 적 없던 상태를 보여줄 수도 있다. (트랜잭션 내에서는 동일 트랜잭션의 DML로 인한 변경분만 보이므로)

The snapshot of the database state applies to SELECT statements within a transaction, not necessarily to DML statements. If you insert or modify some rows and then commit that transaction, a DELETE or UPDATE statement issued from another concurrent REPEATABLE READ transaction could affect those just-committed rows, even though the session could not query them. If a transaction does update or delete rows committed by a different transaction, those changes do become visible to the current transaction.

• 스냅샷은 트랜잭션 내의 SELECT 문에만 적용되며, DML(INSERT, UPDATE 등)에도 적용되어야 하는 건 아니다.
• A 트랜잭션이 일부 레코드를 INSERT 또는 UPDATE한 뒤 커밋했을 때, 동시에 실행 중이던 REPEATABLE_READ 수준의 B 트랜잭션에서 실행되는 DELETE나 UPDATE 문은 A 트랜잭션이 방금 커밋한 행에도 영향을 줄 수 있다(B 트랜잭션에서는 그 레코드들을 SELECT로 조회할 수 없더라도)
  • >> UPDATE / DELETE는 특정 시점의 스냅샷이 아닌 현재를 바라보고 수행되기 때문으로 이해할 수 있습니다.
• 한 트랜잭션이 다른 트랜잭션에서 커밋한 레코드를 UPDATE하거나 DELETE할 경우에는 그로 인한 변경사항이 현재 트랜잭션 내에서 즉시 반영되어 보이게 된다. (하단 예제 이미지 참고)

이를 토대로 정리해보겠습니다. UPDATE / DELETE는 특정 시점의 스냅샷이 아닌 현재를 바라보고 수행됩니다. 따라서 하나의 트랜잭션 안에서 SELECT한 결과를 조건으로 활용해 UPDATE / DELETE 등을 해줄 때, 이런 트랜잭션이 여러 개가 동시에 실행된다면 내가 예상한 레코드가 UPDATE / DELETE되지 않거나 내가 예상하지 않은 레코드가 UPDATE / DELETE되는, 즉 예상치 못한 동작이 발생할 수 있습니다.

결국 트랜잭션 격리 수준은 읽기와 관련된 문제들(Dirty Read, Non-Repeatable Read 등)들에 대한 해결책은 될 수 있으나, 쓰기에 대한 문제들(Lost Update 등)은 여전히 발생 가능합니다. 이를 위해 낙관적 락, 비관적 락(사실 끝나서 얘기하지만 저는 낙관적 동시성 제어 등으로 부르는게 더 맞다고 생각하는 편)을 적절히 적용해서 쓰기와 관련된 문제들을 해결할 수 있어야 하죠. 다행히 제가 이번 기능 개발에서 적용한 낙관적 락 형태의 쿼리는 시스템 특성상 해당 쿼리를 활용하는 코드가 제한되어 있어 동시성 문제가 나지 않았지만, 이번 삽질을 통해 낙관적 락 적용시에는 version등의 컬럼을 활용해 UPDATE 조건을 정확하고 유일하게 적용해야 쓰기 관련된 동시성 문제들을 깔끔하게 해결할 수 있다는 인사이트를 얻었습니다. 단순한 CRUD를 넘어 격리 수준 등을 토대로 나올 수 있는 복합적인 동시성 문제들까지 고려하는 습관을 잡아야 할 것 같습니다 :)

Reference

https://dev.mysql.com/doc/refman/8.4/en/innodb-consistent-read.html

https://stackoverflow.com/questions/59287861/repeatable-read-isolation-level-select-vs-update-where

들어가며

작년 말, IfKakao 2024에서 카카오페이에서 지연이체 개발기란 제목의 세미나가 공개됐습니다. Kafka를 활용해 지연이체 서비스를 설계한 과정이 담겨있었는데요. 개인적으로 굉장히 흥미롭게 봤기 때문에, 직접 설계 과정을 따라가보면 왜 카카오페이에서 세미나에 녹여냈던 선택들을 했는지 더 잘 이해할 수 있고 그 과정에서 공부가 많이 되겠다는 생각이 들어, 회사 동기들과 직접 Kafka를 활용해 예약이체 서비스를 사이드 프로젝트 수준에서 설계해봤습니다.

참고로 실제 이체 프로세스가 어떻게 정교하게 흘러가는지는 잘 몰랐기 때문에.. 이체 프로세스는 출금계좌의 돈을 빼고, 타행이체일 경우는 API호출을 가정하여 1초간 Thread.sleep()을 하는 수준으로만 가정하고 설계를 진행했습니다.

본 글은 다음 목차로 진행됩니다.

1. 예약이체란?
2. 개략적인 설계
3. 세부 프로세스 설계
4. 속도 높이기
5. 소감
6. Reference

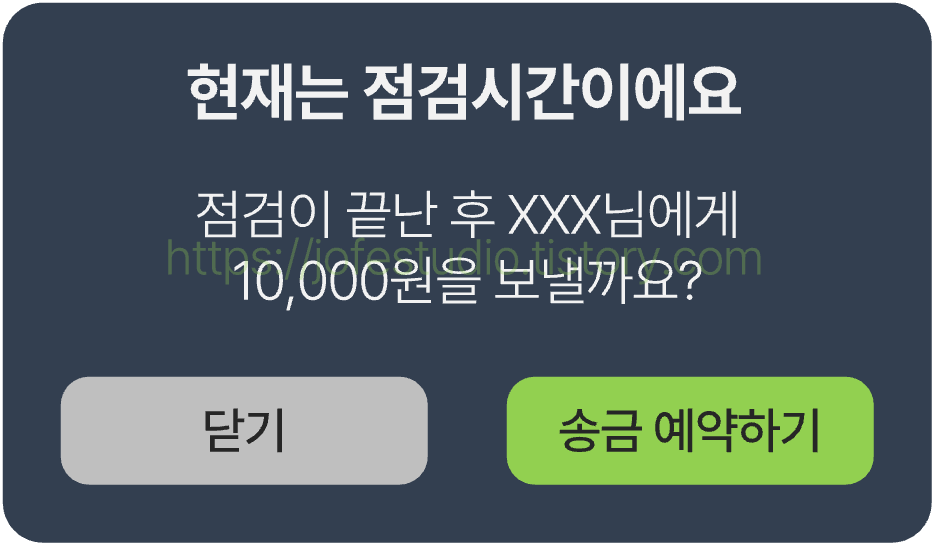

1. 예약이체란?

이 글에선 은행 점검 시간에 송금 건을 예약하여 은행 점검 시간 이후 자동으로 예약된 송금 건이 실행되도록 하는 것을 말하도록 하겠습니다. 참고로 송금 예약을 눌렀을 때 어떻게 저장하는지는 여기서 다루지 않고, 저장된 예약이체 건을 실행하는 것에 대한 아키텍처와 프로세스만을 다뤘습니다.

2. 개략적인 설계

다음 내용들에 대한 개략적인 설계입니다.

1. 데이터 스키마 설계
2. API 설계
3. 개략적인 아키텍처와 프로세스

1) 데이터 스키마 설계

예약이체 테이블 (scheduled_transfer)

예약이체 건 상태값으론 0, 1, 2 등이 저장되며 각각 PENDING, COMPLETED, FAILED 등을 의미합니다. 신규 상태값이 추가될 수도 있음을 고려해 enum이 아닌 tinyInt타입을 사용하도록 했습니다. 마지막 수정일시 등의 컬럼도 필요하겠으나 위 표에서는 생략했습니다.

고객 정보, 계좌 정보, 은행 정보에 대한 스키마는 아주 간단한 수준(식별자, 고객명, 은행코드, 은행명 등만 있는 수준)으로만 설계했으므로 따로 작성하진 않겠습니다.

2) API 설계

앞서 말씀드렸듯 예약이체 건을 저장하는 프로세스는 다루지 않았기 때문에, 예약이체 건을 저장하는 API는 설계하지 않았습니다.

POST /v1/scheduled-transfers/:id/execute

예약 이체 건을 실행하는 API입니다. id는 예약이체 건의 식별자이며, API 호출 시 body에 담아 전달하는 인자들은 다음처럼 설계했습니다.

3) 개략적인 아키텍처와 프로세스

가장 초기에 구상한 아키텍처와 프로세스는 다음과 같습니다.

각 컴포넌트별 역할 및 프로세스

1. 스케쥴러(Producer) : scheduled_transfer 테이블에 PENDING상태로 있는 예약이체 건들 중 송금시간이 다가온 것들(송금가능일시 <= 현재시간)을 5분 주기로 조회하여 Kafka로 발행하는 역할을 합니다.
2. Kafka : 스케쥴러가 발행한 예약이체 건들에 대한 브로커 역할을 합니다. 예약이체 건들은 scheduled-transfer라는 토픽에 저장되며, 해당 토픽은 파티션 3개로 구성했습니다.
3. Consumer : Kafka에 발행된 예약이체 건들을 가져와서 코어뱅킹 서버로 이체 실행 요청을 보내는 역할을 합니다. 각 Consumer들은 Kafka 파티션들과 1 : 1로 대응되도록 3개로 구성했습니다.
4. 코어뱅킹 서버 : Consumer로부터 요청받은 예약 이체 건을 실행하는 내부 서버 역할을 합니다.

완료된 예약 이체 건의 상태 갱신은 누가 할까?

초기엔 단순하게 Consumer에서 코어뱅킹 서버로 이체 실행 요청을 보낸 후, 응답값에 따라 Consumer에서 예약 이체 건들의 상태를 갱신하는 프로세스를 구상했습니다. 그러나 다음과 같은 케이스들이 발생할 수 있었습니다.

1. 코어뱅킹 서버에서 이체 실행은 완료됐으나 네트워크 오류 등으로 Consumer로 응답을 못 준 경우
2. 코어뱅킹 서버로부터 응답은 왔으나 Consumer에서 예약 이체 건의 상태 갱신에 실패하는 경우
3. 등등..

위 상황에서는 예약 이체 건의 상태를 갱신할 수 없으니, 실제로 이체가 실행됐어도 스케쥴러가 계속해서 kafka로 예약 이체 건들을 발행해주는 문제가 발생할 수 있다고 생각했습니다. 예약 이체 테이블(scheduled_transfer)과 계좌 테이블들이 같은 DB에 있었기 때문에, 코어뱅킹 서버에서 이체 실행과 예약 이체 건의 상태 갱신을 하나의 DB 트랜잭션에서 처리하도록 설계하여 위 문제를 해결할 수 있겠다는 생각이 들었습니다. 그러나 실무 상황이라면 예약 이체 테이블과 계좌 테이블이 다른 DB에 있다든가, 코어뱅킹 서버에서 예약 이체 테이블이 있는 DB로 접근할 수 없다든가 하는 제약들이 따를 수 있습니다. 따라서 코어뱅킹 서버에서 예약이체 건 식별자(scheduled_transfer_id)에 대한 멱등 처리를 해줘서 기 실행됐던 예약 이체 건에 대한 실행 요청을 받은 경우 이미 실행된 건임을 알리는 응답을 주도록 한 뒤 Consumer에서 해당 응답에 따라 예약 이체 건들의 상태를 갱신하도록 설계했습니다.

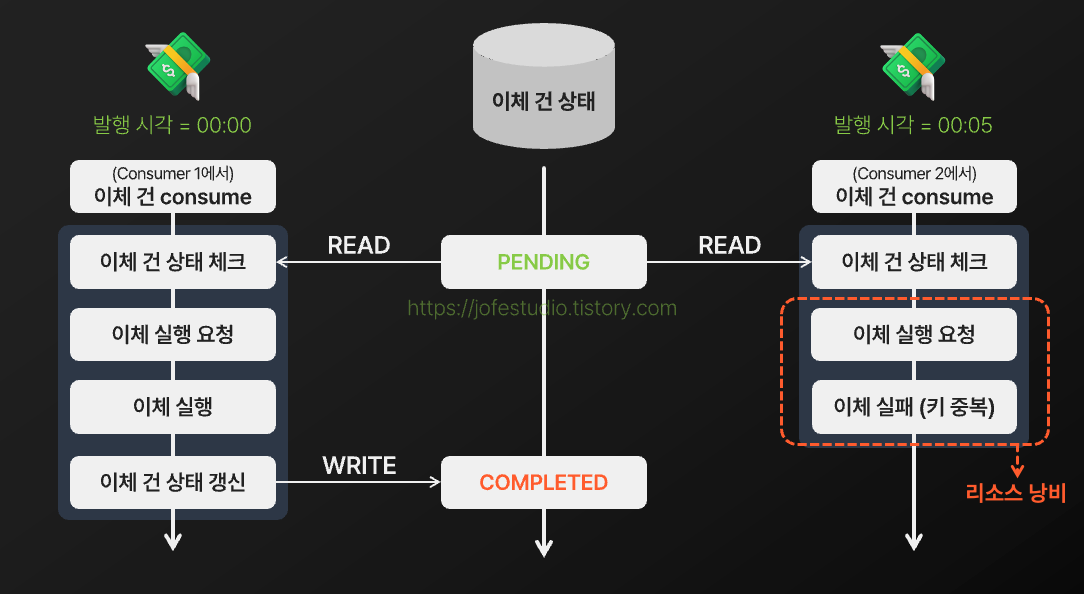

리소스 낭비 방지를 위한 Consumer 단 필터링 프로세스 추가

스케쥴러가 5분 전에 Kafka로 발행한 예약 이체 건이 아직 실행되지 않았다면 스케쥴러가 동일한 예약 이체 건을 Kafka로 여러 번 발행할 수 있습니다. 물론 코어뱅킹 서버에서 예약 이체 건 식별자(scheduled_transfer_id)에 대한 멱등 처리를 해줘서 최대한 이체가 중복으로 발생하지 않도록 처리했으나, 처리될 필요가 없는 예약 이체 건도 코어 뱅킹 서버로 전달되어 리소스를 낭비하게 되는 상황은 발생 가능하다고 생각했습니다. 만약 코어뱅킹 서버에서 멱등 처리가 제대로 기능하지 않게 된다면 이는 리소스 낭비에서 끝나지 않고 중복 이체 발생으로도 이어질 수 있습니다. 따라서 Consumer에서 Kafka에서 가져온 예약 이체 건들의 PENDING 여부를 확인 후 필터링된 건들만 이체 실행 요청을 보내도록 하여 처리될 필요가 없는 건들을 필터링하도록 설계했습니다.

정리하면 다음과 같은 프로세스를 설계하게 됐습니다.

3. 세부 프로세스 설계

1) 여전히 존재하는 중복 이체의 가능성

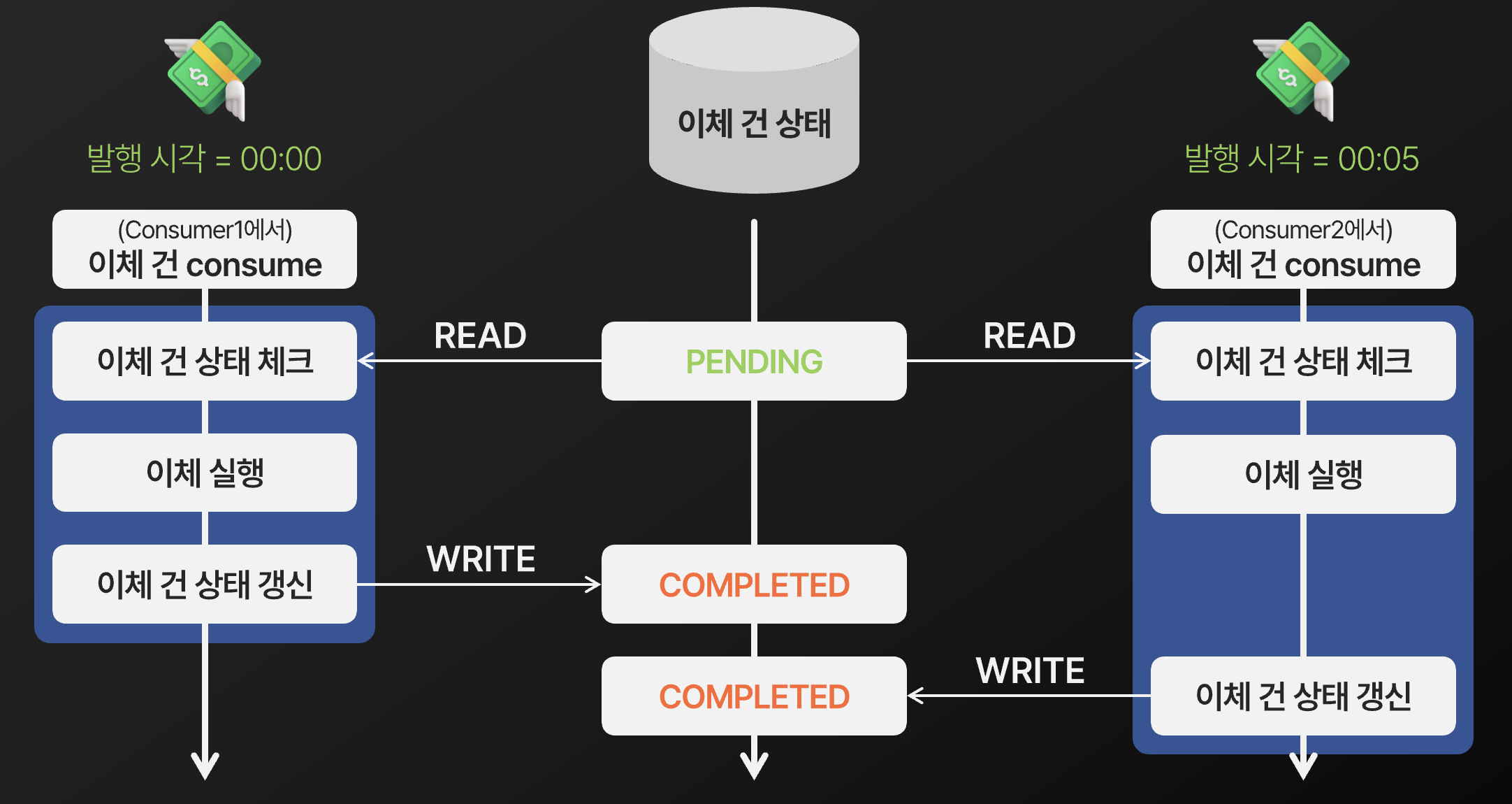

스케쥴러가 Kafka로 동일한 예약 이체 건을 중복으로 쌓아두는 상황은 여전히 가능한 상황이었습니다. Consumer에서 상태가 PENDING인지 체크하는 과정을 추가하여 처리할 필요가 없는 예약 이체 건에 대한 리소스 낭비를 막고자 했고 코어뱅킹 서버에서도 멱등 처리를 해주긴 했으나, 만약 동일한 예약이체 건들이 서로 다른 Consumer에서 동시에 실행된다면 다음과 같이 중복으로 이체가 발생할 수 있었습니다.

이 문제를 해결하려면 동일한 예약 이체 건 여러 개가 동시에 실행되는 것을 제어할 수 있어야 한다고 생각했습니다.

구체적인 방법으로는 다음 방법들을 구상했습니다.

방법 1. 하나의 예약 이체 건을 정확히 한 번만 Kafka로 발행하자

애당초 동일한 예약 이체 건이 Kafka에 여러 번 중복으로 발행되지 않는다면 동일한 예약 이체 건들이 동시에 실행되는 상황 자체가 벌어지지 않는다는 점을 활용한 해결 방법입니다. 대표적인 구현 방법으로는 스케쥴러가 PENDING 상태인 예약 이체 건들을 조회해서 Kafka에 발행해줄 때, 해당 예약 이체 건들의 상태를 PUBLISHED로 바꿔주는 방법이 있습니다.

이 방법은

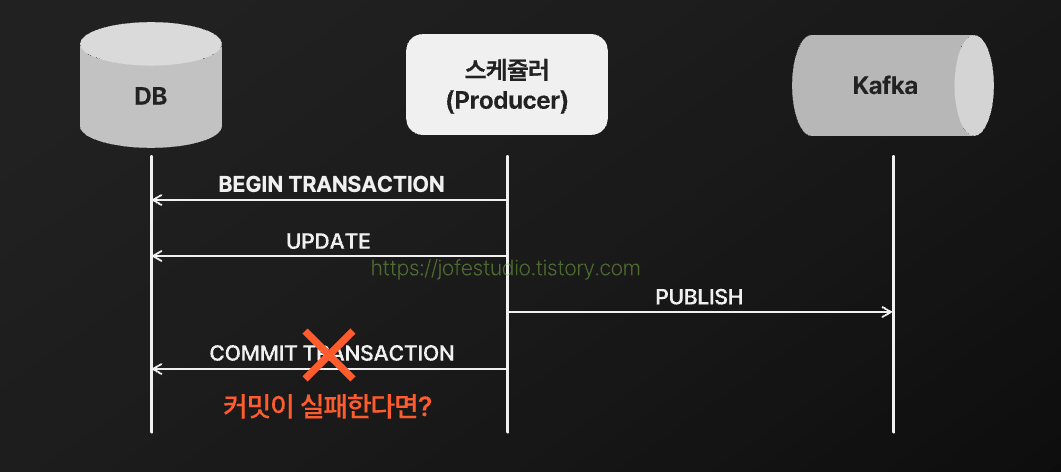

1. 스케쥴러가 DB에 해당 예약 이체 건의 상태를 PUBLISHED로 갱신하는 작업
2. 스케쥴러가 Kafka에 해당 예약 이체 건을 발행하는 작업

으로 구분할 수 있으며, 하나의 예약 이체 건을 정확히 한 번만 Kafka로 발행한다는 제약을 지키려면 두 작업의 원자성이 보장되어야 합니다. DB 트랜잭션을 통해 예약 이체 건의 상태를 PUBLISHED로 갱신한 다음 Kafka로 예약 이체 건을 발행하는 작업의 성공/실패 여부에 따라 트랜잭션을 커밋 or 롤백하면 된다고 생각했으나, 다음과 같은 상황도 충분히 발생할 수 있었습니다.

즉 하나의 DB 트랜잭션만으로는 두 작업의 원자성을 완벽하게 보장할 수 없었습니다. 2 Phase Commit이나 트랜잭셔널 아웃박스 등을 활용하는 방법이 있겠지만, 결국 "어떤 상황이 닥쳐도 하나의 예약 이체 건을 정확히 한 번만 발행해준다"라는 것을 구현하기는 굉장히 어렵겠다는 생각이 들었습니다. 또한 어찌저찌 해서 정확히 한 번 발행에 성공한다고 해도 다음과 같은 상황들을 고려해야 했습니다.

1. 정확히 한 번 발행된 예약 이체 건을 실행하다가 중간에 실패하면 재시도는 어떻게 할 것인가? 다시 예약 이체 건의 상태를 PENDING으로 바꾸게 할 것인가?
2. 정확히 한 번 발행된 예약 이체 건을 Consumer에서 중복으로 consume하게 되는 상황이 오면 어떻게 할 것인가? 정확히 한 번 발행됐어도, 해당 예약 이체 건을 실행하는 것도 정확히 한 번만 실행되는 것을 어떻게 처리해줄 것인가? (물론 코어뱅킹 서버에서 멱등 처리를 해주긴 했습니다만..)
3. 등등..

즉 정확히 한 번 발행에 성공해도 논리적인 관점 등에서 데이터의 일관성이 깨질 수 있는 여러 샛길들이 많다고 생각했습니다. 따라서 하나의 예약 이체 건을 정확히 한 번만 발행한다는 제약 조건을 지키기 위해 그런 샛길들을 모두 고려하며 구현하는 것보다는, 같은 이체 건 여러 개가 동시에 실행되는 것을 제어할 수 있는 다른 방법을 적용하는 것이 더 낫다고 판단했습니다.

방법 2. 계좌 락을 걸어보자

두 번째로 구상한 방법은 동시성 제어에 보편적으로 많이 활용되는 "락"을 활용하는 것이었습니다. Consumer에서 예약 이체 건의 상태를 체크하는 부분부터 Consumer에서 예약 이체 건의 상태를 갱신하는 부분에 락을 걸어 같은 이체 건이 동시에 실행하는 것을 제어하자는 아이디어였습니다. 예약 이체 건의 상태 체크와 상태 갱신 모두 Consumer에서 수행되고 있기 때문에, Consumer에서 예약 이체 테이블(scheduled-transfer)의 레코드에 SELECT FOR UPDATE를 통해 배타 락을 거는 방법을 우선적으로 고려했습니다. 그러나 이 방법은 락을 걸고 코어뱅킹 서버로 요청한 이체 실행의 응답이 오기까지 DB 커넥션이 늘어질 여지가 있었기 때문에, 다른 형태로 락을 걸어보자고 생각했습니다. 그 결과 예약 이체 건에 계좌 락을 거는 형태를 고려하게 됐습니다.

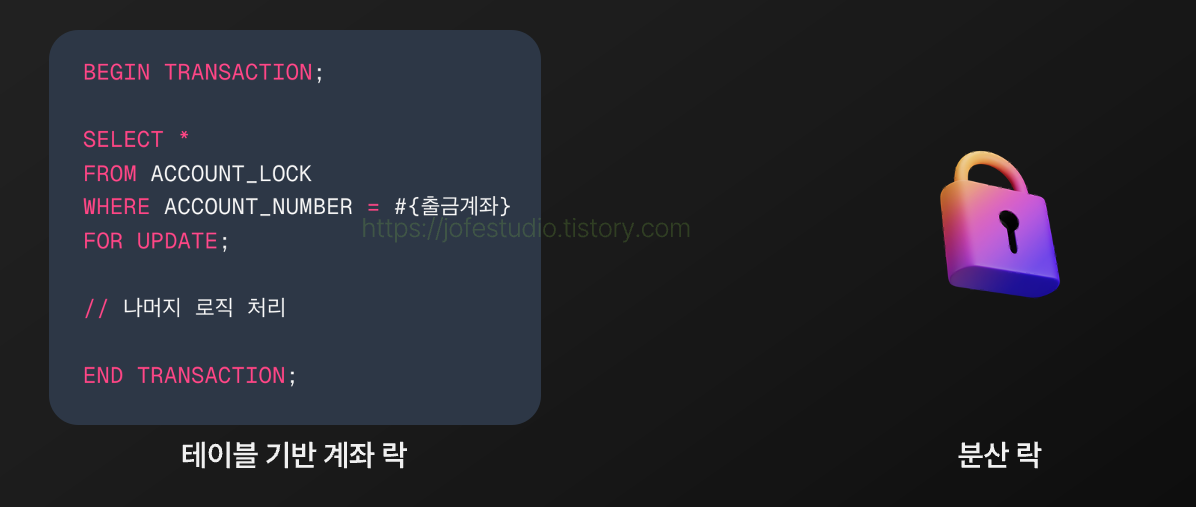

계좌 락을 얻는 방법으론 계좌 락을 위한 테이블을 별도로 만들어 활용하는 방법과 분산 락을 활용하는 방법이 있었습니다. 전자의 경우 예약 이체 테이블(scheduled-transfer)에 배타 락을 거는 방법과 동일하게 락을 걸고 코어뱅킹 서버로 요청한 이체 실행의 응답이 오기까지 DB 커넥션이 늘어질 여지가 있다고 판단했습니다. 또한  출금계좌에 락을 거는 것은 결국 전체 시스템에서 해당 계좌로 접근하는 스레드를 하나로 제한하기 위함이기도 한데, 실무에서는 계좌 정보를 하나의 DB에서 관리하지 않고 여러 시스템 또는 모듈들이 독립적인 DB를 사용 중일 수 있고 하나의 서버가 여러 서버로 분리될 수도 있기 때문에 테이블 기반의 계좌 락은 전체 시스템에서 해당 계좌로 접근하는 스레드를 하나로 제한하기엔 확장성이 낮다는 생각이 들었습니다. 따라서 분산 락을 활용해 계좌 락을 구현하는 것으로 결정했습니다.

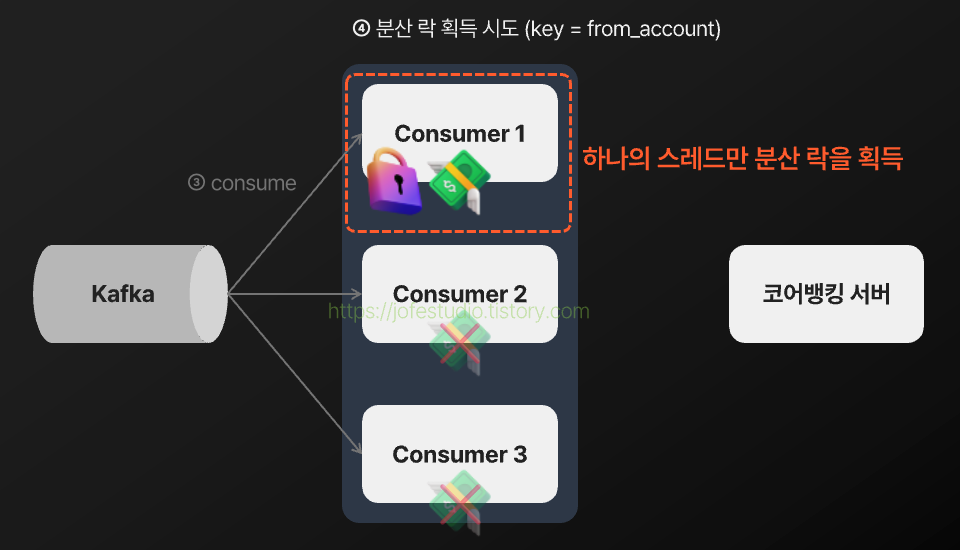

분산 락을 통해 같은 이체 건들이 동시에 실행되는 것을 제어하게 되는 과정을 나타내면 다음과 같게 됩니다.

2) 예약 이체 건이 송금가능일시가 지나도 장기간동안 실행되지 않는 이슈가 발생

하지만 이렇게까지 해놓고 테스트를 돌려보니, 특정 예약 이체 건들이 송금가능일시가 지나도 1 ~ 2시간 이상 실행되지 않는 이슈가 발생했습니다.

원인은 위 흐름도와 같이 출금계좌는 같지만 엄연히 서로 다른 이체 건들이 동시에 실행될 때 한 쪽에선 분산 락 획득을 실패하여 이체가 실행되지 않던 상황이 생길 수 있었다는 것이었습니다. 락을 획득할 때까지 대기시키기는 방법 등이 떠올랐으나 그렇게 되면 현재 구조에선 뒤에 쌓이는 예약 이체 건들이 밀릴 수 있었고, 대기시키는 방법도 이체 실행이 지연되는 건 마찬가지이니 근본적인 해결법은 아니라고 생각했습니다. 따라서 락 경합 자체를 줄일 수 있는 방법들을 고려하게 됐습니다.

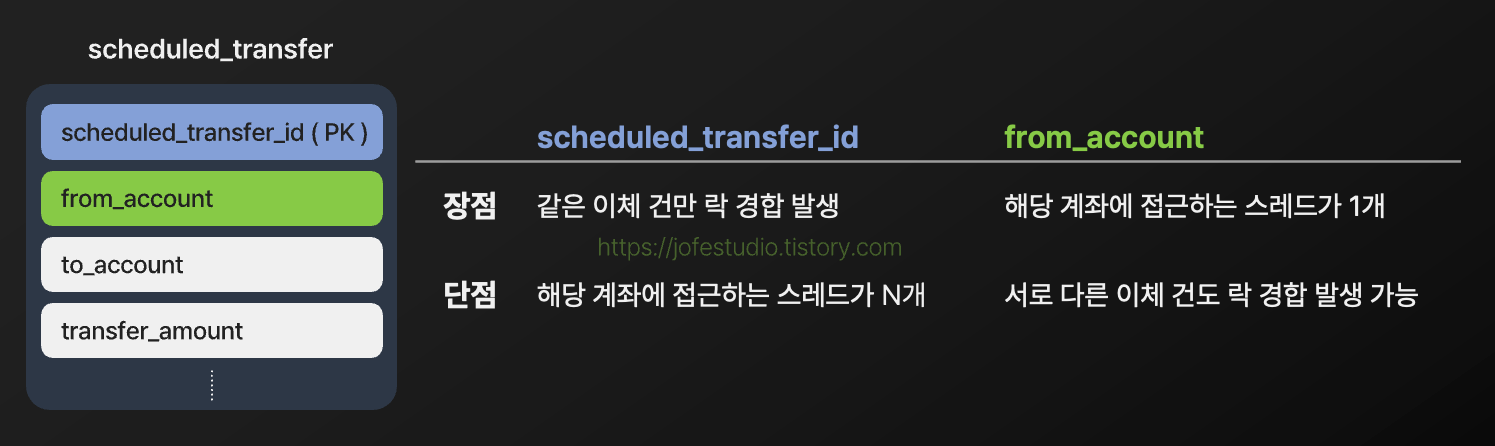

방법 1. 분산 락 키를 바꾸자

현재는 출금계좌를 키로 해서 분산 락을 잡고 있었는데, 다른 값을 키로 잡으면 되지 않을까라는 아이디어였습니다.

출금계좌는 각 예약 이체 건들의 고유값이 아니기 때문에 출금계좌를 분산 락 키로 잡으면 서로 다른 이체 건들끼리도 락 경합이 발생 가능합니다. 반면 예약 이체 건 식별자(scheduled_transfer_id)는 각 예약 이체 건들의 고유값이므로 여기에 분산 락 키를 잡아주게 되면 같은 예약 이체 건들이 동시에 실행되는 상황에 한해서만 락 경합이 발생됩니다. 따라서 락 경합을 줄이려는 목적을 달성할 수 있다는 생각이 들었습니다.

다만 앞서 말했듯 출금계좌에 락을 거는 것은 시스템 전체에서 해당 계좌로 접근하는 스레드를 하나로 제한하는 효과를 줍니다. 예약 이체 건 식별자에 대해 락을 걸면 락 경합은 분명 줄어들겠지만 해당 계좌로 접근하는 스레드가 여러 개가 될 수 있어 예상치 못한 동시성 관련 문제를 안겨줄 수 있습니다. 이체는 결국 오류없이 수행되는 것이 가장 중요하다고 생각했기 때문에 분산 락 키는 출금계좌를 그대로 쓰게 하여 해당 계좌로 접근하는 스레드를 하나로 제한시켜 안전성을 높이고, 대신 락 경합을 줄일 수 있는 다른 방법을 고려해보기로 했습니다.

방법 2. 예약 이체 건들을 출금계좌별로 파티셔닝하자

두 번째 방법은 예약 이체 건들을 출금계좌별로 같은 파티션에 가게끔 설정하는 아이디어입니다. 같은 출금계좌를 가진 서로 다른 예약 이체 건들이 동시에 실행되는 이유는 이들이 서로 다른 Consumer에서 실행될 수 있기 때문인데요. 현재 구조(3개 파티션, 3개 Consumer)에서는 각 Consumer들이 서로 다른 파티션을 담당하고 있기 때문(Kafka는 기본적으로 파티션 하나에 같은 Consumer 그룹 내에선 단일 Consumer 스레드가 할당됨)에 같은 출금계좌를 갖는 예약 이체 건들을 같은 파티션으로 발행하게 되면 하나의 Consumer에서만 예약 이체 건들을 처리하게 됩니다. 또한 현재 하나의 Consumer 스레드에서는 담당하는 파티션에 발행된 예약 이체 건들을 순서대로 처리 중이므로 이 경우 같은 출금계좌를 갖는 예약 이체 건들이 동시에 실행되는 것이 방지되는 효과를 가져올 수 있습니다.

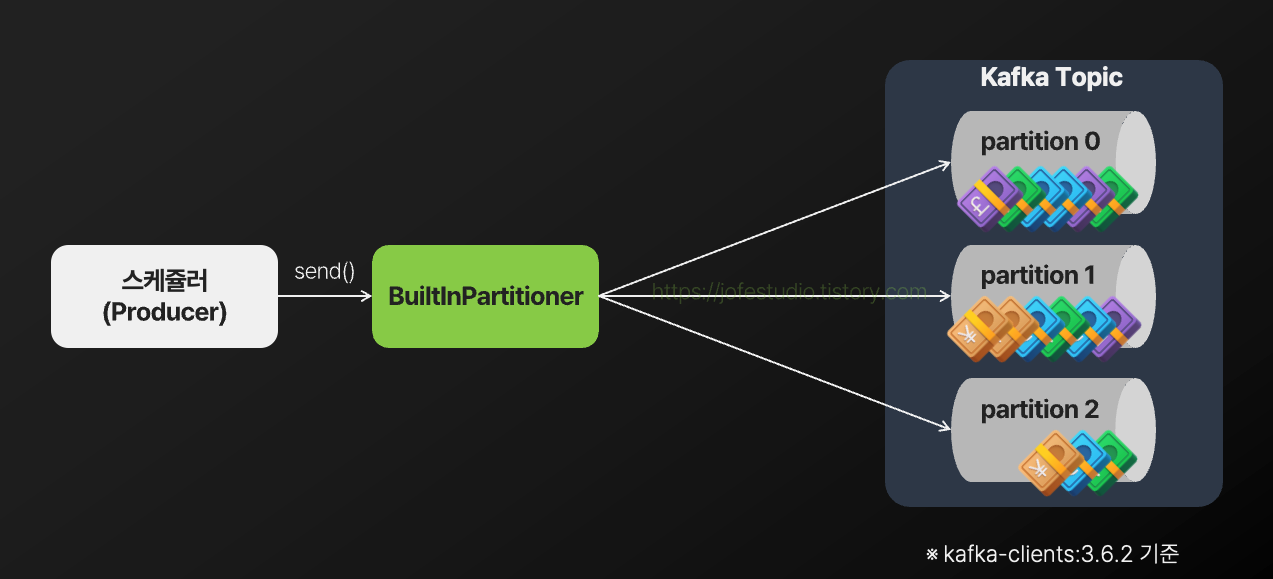

Kafka Producer(스케쥴러)에서 메시지를 발행할 때 어떤 파티션으로 발행할지는 Partitioner라는 컴포넌트가 담당하는데요. kafka-clients 3.6.2 기준으로, 메시지 발행 시 키를 지정하지 않는다면 다음 그림과 같이 Sticky partitioning전략을 통해 메시지를 파티션으로 발행하게 됩니다.

Sticky partitioning은 하나의 파티션을 유지하며 메시지를 발행하다가 특정 조건(배치 크기 초과, 시간 초과 등)이 충족되면 새로운 파티션을 선택하여 메시지를 발행하는 전략으로, 같은 파티션에 연속해서 메시지를 발행하므로 배치 최적화가 가능해지고 불필요한 파티션 변경을 줄여 네트워크 처리 비용 등을 감소할 수 있다는 장점이 있습니다. 다만 현재 설계 중인 예약 이체 시스템과 같이 동시에 실행되면 안 좋은 메시지들(ex: 같은 출금계좌를 가진 서로 다른 예약 이체 건들)이 각기 다른 파티션에 분배되어 동시에 실행되는 문제를 가져다 줄 수 있습니다.

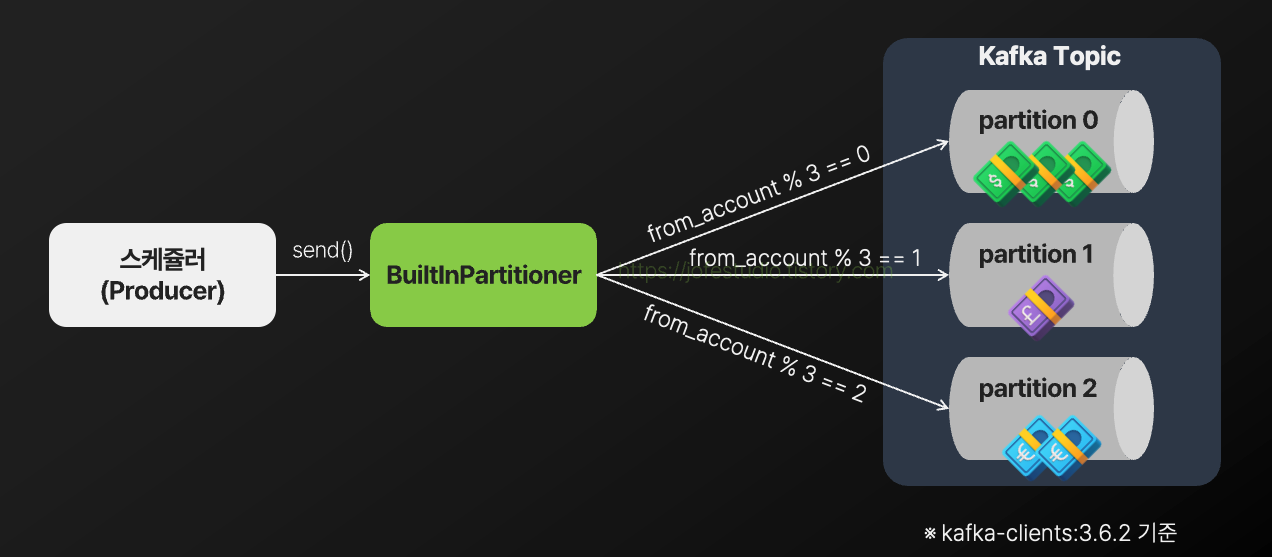

반면 Kafka Producer(스케쥴러)에서 메시지를 발행할 때 키를 지정하게 된다면, Partitioner는 다음과 같이 키를 기반으로 파티션을 지정하여 메시지를 발행하게 됩니다.

이 경우 같은 출금계좌를 갖는 예약 이체건들은 같은 파티션에 할당되므로, 이들이 동시에 실행되는 상황이 방지되게 됩니다.

이렇게 해두고 보니.. 스케쥴러에서 동일한 예약 이체 건을 발행해도 이들은 동일한 파티션으로 할당되고(물론 리밸런싱 등이 발생하면 다른 파티션에 발행될 순 있음), 앞서 말씀드렸듯이 현재 하나의 Consumer 스레드에서는 담당하는 파티션에 발행된 예약 이체 건들을 순서대로 처리 중이므로 동일한 예약 이체 건들이 서로 다른 Consumer에서 동시에 실행되는 상황도 없어지게 됩니다. 즉, 동시성 문제 해결을 위해 분산 락을 사용할 필요가 없어지게 됩니다. 분산 락을 획득하고 해제하는 것도 네트워크 I/O가 수반되는 것이므로 "그러면 이제 분산 락을 굳이 할 필요가 없어졌는데?"라고 생각했으나, 역시나 앞서 말씀드렸듯이 출금계좌에 락을 거는 것은 시스템 전체에서 해당 계좌로 접근하는 스레드를 하나로 제한하는 효과를 줍니다. 예약 이체 시스템이 아닌 다른 시스템에서도 해당 계좌에 접근하는 로직 등이 있을 수 있고, 이들도 분산 락을 통해 계좌 락을 걸어주고 있다면 예약 이체 시스템을 넘어서 시스템 전체에서 해당 계좌로 접근하는 스레드가 하나가 된다는 얘기입니다. 따라서 동시성 문제를 제어할 필요성이 없어지긴 했어도 시스템 전체에서의 안전성을 높이기 위해 여전히 분산 락을 잡아주는 것은 유효하다고 판단하고, 계속해서 분산 락을 사용해도 된다고 생각하게 됐습니다.

4. 속도 높이기

1) Batch Read 설정

현재 설정은 Consumer들이 각자가 담당하는 파티션에 발행된 예약 이체 건들을 하나 하나 가져와서 처리하고 있는데요. 이런 상황에서 처리량을 높이고 싶을 땐 대표적으로 "일괄 처리"를 도입해볼 수 있고 Consumer에서도 Batch read를 설정하여 파티션에 발행된 예약 이체 건들을 일괄로 가져와서 처리할 수 있습니다.

다만 Consumer에서 특정 개수만큼 예약 이체 건들을 모을 때까지 기다렸다가 일괄로 가져가는 형태가 되기 때문에 각 예약 이체 건의 입장에서 보면 실시간성이 떨어질 수 있음을 고려해야 합니다. 예약 이체 시스템의 경우 송금 가능 일시가 되자마자 즉각적인 이체가 발생되어야 하는 서비스는 아니라고 판단하고 Batch Read를 도입해도 된다고 판단했습니다.

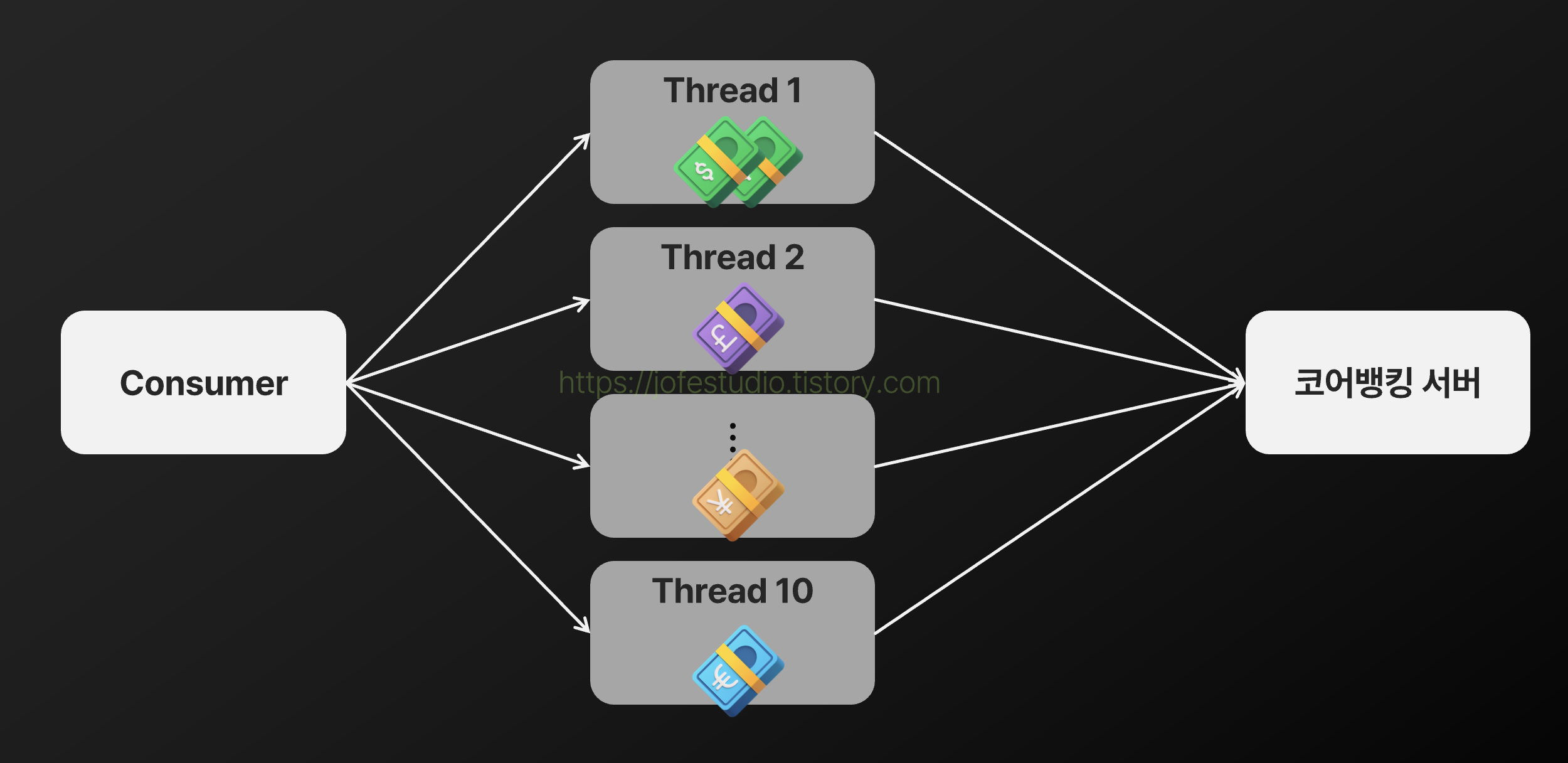

2) 병렬 처리 및 출금계좌별 스레드 지정

Batch Read로 예약 이체 여러 건을 한 번에 가져와도 기본적으로는 하나의 Consumer 스레드가 이들을 처리합니다. 따라서 처리량을 높이기 위해 복수의 스레드로 이들을 병렬 처리하는 방식을 도입할 수 있습니다.

다만 이 경우 같은 출금계좌를 가진 예약 이체 건들이 서로 다른 스레드에서 동시에 실행될 수 있고 이는 잦은 락 경합으로 이어질 수 있습니다. 이전에 출금계좌를 기준으로 특정 파티션에 발행되도록 설정했듯이, Consumer에서 출금계좌별로 처리할 스레드를 따로 지정주어 이 문제를 해결할 수 있습니다.

5. 소감

저랑 동기들이 설계했던 부분은 여기까지입니다. 막상 돌이켜보니 사실상 카카오페이 세미나에서 발표된 내용과 큰 차이가 없긴 합니다만.. 그래도 특정 문제(카카오페이에서 맞닥뜨린)가 생겼을 때 "이런 방법도 있었을 텐데 왜 이건 쓰지 않았을까?"라는 고민들이 드는 지점이 많았는데 직접 설계를 해보니 "아 이래서 그랬구나"라고 더 이해가 잘 되는 부분들이 많았던 것 같습니다. 예를 들면 "예약 이체 건들을 계좌별로 파티셔닝되게 했다면 분산 락이 필요없어진 것 같은데 왜 안 뺐을까? -> 아 안전성을 위해서였구나!" 등등.. 뭔가 다른 사람들이 설계하는 과정을 따라가보는 것은 처음이었는데 그 안에서 배운 것들이 굉장히 많네요. 또한 스스로 아직 많이 부족함을 느끼게 된 것 같기도 합니다.

준비하는 과정에서도 여러 레퍼런스(개인이 올린 블로그 글들은 다 비슷한 감들이 많아.. 테크블로그에서 발행한 컨텐츠들을 최대한 참고하려고 했습니다)들을 봤습니다. 신뢰성 보장을 위해 여러 고민 끝에 기술을 도입하고, 그 기술의 도입으로 인한 리스크들도 기술적인 고민들을 가미하며 해결하는 과정들이 상당히 흥미로웠습니다. 저도 그런 엔지니어가.. 그런 전문성을 가진 사람이 되고 싶다는 생각이 드네요. 더욱,, 정진해야겠습니다.

6. Reference

1. 지연이체 서비스 개발기 (카카오페이)

https://youtu.be/LECTNX8WDHo?si=8cn67Fbr4CbDtkaA

2. 분산 시스템에서 메시지 안전하게 처리하기 (강남언니)

https://blog.gangnamunni.com/post/transactional-outbox/

3. 풀필먼트 입고 서비스에서 분산락을 사용하는 방법 (컬리)

https://helloworld.kurly.com/blog/distributed-redisson-lock/

4. Kafka 메시지 중복 및 유실 케이스별 해결 방법 (올리브영)

https://oliveyoung.tech/2024-10-16/oliveyoung-scm-oms-kafka/

5. SLASH 22 - 애플 한 주가 고객에게 전달 되기까지 (토스증권)

https://youtu.be/UOWy6zdsD-c?si=iTtbPbEDpFaWdPt8

1. 트랜잭션이란?

데이터베이스 관리 시스템 내의 논리적인 작업 단위를 말합니다. 10,000원 단위로 돈을 내라고 하는데 5,000원을 내면 안되는 것처럼, 작업 단위라는 말은 이 작업이 반만 실행되는 일은 없어야 한다는 것, 다시 말하면  전체적으로 실행되거나 전혀 실행되지 않아야 한다는 것을 뜻합니다. 즉 트랜잭션은 데이터베이스가 처리해야 하는 일종의 작업 시나리오인데, 데이터베이스의 일관성과 신뢰성을 보장하는 All or Nothing의 시나리오를 말하는 것으로 이해할 수 있습니다.

• 일관성 : 트랜잭션 전후로 데이터베이스 내 데이터는 무결해야 한다는 것, 즉 데이터베이스 내 데이터들은 어떤 순간에도 정확하고 완전해야 하며 이 데이터를 신뢰할 수 있어야 한다는 것을 말합니다. 예를 들어 같은 DB에 있는 A계좌에서 B계좌로 돈을 보냈는데, A계좌에 출금 기록은 있지만 B계좌에 입금 기록이 없다면 이 DB는 일관된 상태로 볼 수 없습니다.(참고로 이 케이스는 명시되지 않은 제약 조건으로 볼 수 있으며, 반대로 명시적인 제약 조건으로는 외래 키 제약 등이 있습니다.)
• 신뢰성 : 데이터베이스 내 데이터가 안전하게 저장되고 정확하게 관리되어, 시스템 장애나 오류 상황에서도 데이터가 손실되거나 손상되지 않도록 보장하는 특성을 말합니다.

트랜잭션은 보통 다음과 같은 과정으로 진행됩니다.

1. 트랜잭션 시작(BEGIN)
2. 작업 수행(데이터 read/write 등)
3. 일련의 과정들이 문제없이 수행됐다면 COMMIT (작업 내용이 DB에 영구저장됨)
4. 중간에 문제가 발생했다면 ROLLBACK (트랜잭션 시작 전으로 되돌아감)

ex)

-- 트랜잭션 시작
BEGIN;

-- 작업 1
UPDATE people
SET name = 'Ray'
WHERE id = 1;

-- 작업 2
UPDATE people
SET lastname = 'Cho'
WHERE id = 10;

-- 일련의 작업이 문제없이 진행되면 DB에 반영
COMMIT;

2. 트랜잭션의 ACID란?

데이터베이스의 일관성과 신뢰성을 위해, 앞서 소개한 All or Nothing을 포함해 트랜잭션은 ACID라고 불리는 4가지 성질을 가져야 합니다.

1) Atomicity (원자성)

트랜잭션으로 처리할 작업 시나리오는 모두 처리되든지 아니면 하나도 처리되지 말아야 하든지에 대한 것으로, 앞서 설명한 All or Nothing에 해당합니다. COMMIT 실행 시 작업 내용을 DB에 쓰는 것과 ROLLBACK 실행시 DB를 되돌리는 것은 DBMS가 해주는 부분이므로, 개발자는 트랜잭션을 만들면서 언제 COMMIT을 하고 어떤 경우에 ROLLBACK을 할 지를 잘 챙겨야 합니다.

2) Consistency (일관성)

트랜잭션 처리 전후로 DB는 일관된 상태를 유지해야 한다는 것을 말합니다. 물론 뜯어보면 트랜잭션 처리 전과 후는 데이터베이스가 다른 상태이겠지만, 어쨌든 둘 다 똑같이 일관된 상태를 유지해야 한다는 뜻입니다. 외래 키 또는 CHECK문을 통한 명시적인 제약을 위반했는지는 DBMS가 COMMIT 전에 확인하고 알려주지만, Application 관점에서 트랜잭션이 일관성을 보장할 수 있도록 하기 위해서는 개발자가 트랜잭션을 잘 정의할 필요가 있습니다.

3) Isolation (독립성)

데이터베이스에서 여러 트랜잭션이 동시에 수행되어도 각 트랜잭션들이 서로 영향을 주지 않아야 함을 말합니다. Atomicity(원자성)는 어떤 트랜잭션을 처리하기 전까지 다른 트랜잭션을 처리하지 않는다는 개념이 아니라 단순히 "작업"이라는 관점에서 이 작업이 모두 수행되냐 아니냐의 개념입니다. 따라서 여러 트랜잭션이 동시에 실행될 수 있고, 이로 인한 동시성 문제들이 발생할 수 있기 때문에 트랜잭션들을 각각 따로따로 실행되는 것처럼 독립시켜 각 트랜잭션들이 서로 영향을 주지 않게 할 필요가 있습니다.

이를 만족하는 가장 쉽고 강력한 방법은 모든 트랜잭션을 직렬로 수행하는 것이나 이는 동시성이 감소하므로 DB 퍼포먼스에 심각한 악영향을 끼칩니다. 따라서 DBMS는 보통 여러 종류의 Isolation Level을 만들어 트랜잭션들이 서로 영향을 주는 정도를 설정할 수 있도록 제공합니다. 이를 통해 개발자는 어떤 Level로 트랜잭션을 동작시킬 지 설정할 수 있으며, 각 Level에서 발생 가능한 문제들을 인지하고 다룰 수 있어야 합니다. (아래에서 상세히 다뤄보겠습니다)

4) Durability (영속성)

트랜잭션이 완료되면 그 결과는 영구적으로 저장되어야 함을 말합니다. 시스템이 고장 나더라도 트랜잭션의 결과는 손실되지 않아야 하며, 데이터베이스에 영구적으로 반영되어야 함을 뜻합니다. 기본적으로 DBMS가 보장합니다.

3. 트랜잭션 동시 실행으로 발생 가능한 대표적인 문제들

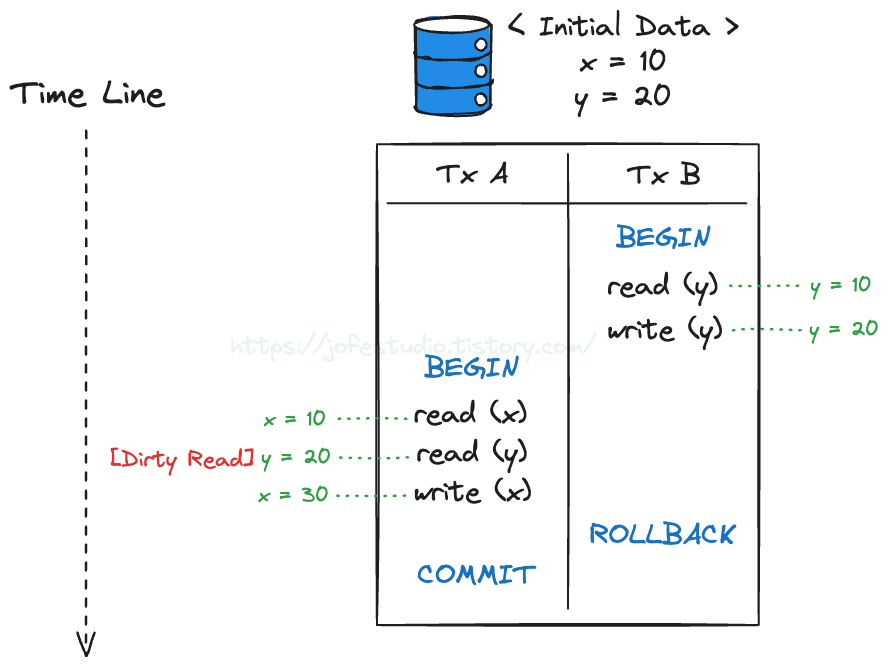

1) Dirty Read

COMMIT되지 않은 변화분을 읽는 문제를 말합니다.

가령 x에 10, y에 20이 저장되어 있을 때

• Tx A : X에 Y를 더함
• Tx B : Y에 10을 더함

을 한다고 가정해보겠습니다. 어떠한 사유로 인해 Tx B가 롤백되는 케이스 중 다음과 같은 케이스가 발생 가능합니다.

Tx A 입장에선 y값을 20으로 읽어서 최종적으로 x에 30을 write했습니다. 그러나 Tx B가 마지막에 롤백되어 Tx A는 유효하지 않은 y값 20을 읽었던 셈이 됐고 결과적으로 x에 write했던 30도 유효하지 않은 값이 됐습니다. 이 현상을 Dirty Read라고 부르며 일관되지 않은 결과를 초래하는 원인이 될 수 있습니다.

2) Non-Repeatable Read

한 트랜잭션에서 어떠한 데이터를 두 번 이상 읽을 때각 읽기 결과가 달라지는 것을 말합니다.

가령 x에 10이 있을 때

• Tx A : x를 한 번 읽고 어떤 로직을 처리하다가 x를 한 번 더 읽음
• Tx B : x에 20을 더함

을 한다고 가정해보겠습니다. Tx A에서 진행되는 두 번의 읽기 사이에 Tx B가 실행&COMMIT되면 다음 현상이 발생 가능합니다.

Tx A 입장에선 같은 데이터인 x를 한 트랜잭션에서 두 번 읽었는데 결과가 달라졌습니다. DB 관점에서 보면 Tx B가 실행되기 전후에 맞춰 데이터를 잘 읽은 것으로 볼 수도 있습니다. 그러나 Application 관점에서 보면 첫 번째 읽기를 통해 처리한 로직이 왜곡되든가 중복 처리가 되는 현상 등이 발생 가능합니다. 즉 "두 번의 읽기 결과값이 달라지는 것이 문제"라기보다는 "트랜잭션이 시작된 후 읽은 데이터를 신뢰할 수 없게 된다는 것이 문제"라고 봐야 합니다.

3) Phantom Read

한 트랜잭션에서 같은 조건의 데이터를 여러 번 읽을 때 각 읽기 결과가 달라지는 것(읽었던 행이 없어지거나 새 행이 읽히는)을 말합니다.

가령 v라는 컬럼값을 각각 10, 20으로 갖는 x1과 x2라는 레코드가 있을 때

• Tx A : v=10인 레코드를 한 번 읽고 어떤 로직을 처리하다가 같은 조건으로 레코드를 한 번 더 읽음
• Tx B : x2의 v를 10으로 바꿈

을 한다고 가정해보겠습니다. Tx A에서 진행되는 두 번의 읽기 사이에 Tx B가 실행&COMMIT되면 다음 현상이 발생 가능합니다.

한 트랜잭션에서 같은 조건으로 데이터를 읽었는데 첫 번째 읽기에선 없던 레코드가 두 번째 읽기에서 생겼습니다. 만약 Tx B에서 x1을 지웠다면 Tx A의 두 번째 읽기에선 어떤 레코드도 잡히지 않을 텐데 이것도 Phantom Read입니다. Non-Repeatable Read와 비슷하게 DB 관점에서 보면 Tx B가 실행되기 전후에 맞춰 데이터를 잘 읽은 것으로 볼 수 있으나, Application 관점에서 보면 첫 번째 읽기를 통해 처리한 로직이 왜곡되는 현상 등이 발생 가능합니다. 이 역시도 "두 번째 읽기에서 새로운 행이 추가되거나 읽었던 행이 삭제되는 게 문제"라기보다는 "트랜잭션이 시작된 후 특정 조건으로 읽은 결과를 신뢰할 수 없게 되는게 문제"라고 봐야 합니다.

4. 트랜잭션 격리 수준 (Transaction Isolation Level)

위에서 살펴봤던 동시성에 관련된 문제들을 방지하려면 각 트랜잭션들이 서로에게 영향을 주지 않도록 격리해야 하나, 그 정도를 강하게 할 경우 동시성이 낮아지게 됩니다. 즉 동시에 처리 가능한 트랜잭션 수가 줄어드는 것이고 이는 곧 DB 퍼포먼스 저하로 이어집니다. 그래서 DBMS는 보통 여러 Isolation Level을 만들어 트랜잭션이 서로 영향을 주는 정도를 개발자들이 선택할 수 있도록 해뒀습니다. SQL 표준에서 정의한 Isolation Level에선 가장 낮은 레벨이 Read Uncommitted, 가장 높은 레벨이 Serializable로 레벨이 높아질수록 동시성이 낮아지나 격리 정도가 높아지고, 레벨이 낮아질수록 동시성이 높아지나 격리 정도가 낮아집니다.

1) Read Uncommitted

트랜잭션 실행 중에 다른 트랜잭션에서 커밋되지 않은 데이터도 읽을 수 있도록 하는 레벨입니다. 사실상 트랜잭션 격리를 하지 않는 레벨로 Dirty Read, Non-Repeatable Read, Phantom Read를 비롯한 모든 동시성 문제가 발생 가능합니다. 다만 동시성은 가장 높은 레벨입니다.

2) Read Committed

트랜잭션 실행 중엔 다른 트랜잭션에서 커밋된 데이터만 읽을 수 있도록 하는 레벨입니다. Dirty Read 문제가 발생되지 않으나 Non-Repeatable Read, Phantom Read 문제는 여전히 발생 가능합니다.

3) Repeatable Read

SELECT로 읽은 레코드에 락을 거는 방법 등을 통해 동일 트랜잭션 실행 중 한 레코드를 여러 번 읽어도 항상 같은 결과가 나오도록 보장하는 레벨입니다. Dirty Read, Non-Repeatable Read 문제는 발생되지 않으나 Phantom Read 문제는 여전히 발생 가능합니다.

4) Serializable

트랜잭션이 읽거나 쓰는 모든 데이터에 락을 거는 방법 등을 통해 트랜잭션들을 직렬로 실행하는 것처럼 보이게 하는 레벨입니다. Dirty Read, Non-Repeatable Read, Phantom Read를 비롯한 모든 동시성 문제가 발생되지 않는 레벨입니다. 다만 동시성이 가장 낮습니다.

표로 정리하면 다음과 같습니다.

5. 사실 다른 문제들도 있습니다

널리 알려진 문제가 Read Uncommitted, Non-Repeatable Read, Phantom Read일 뿐 DB에서 발생 가능한 동시성 관련 문제들은 더 많습니다. 대표적으로 Lost Update, Write Skew 등이 있습니다.

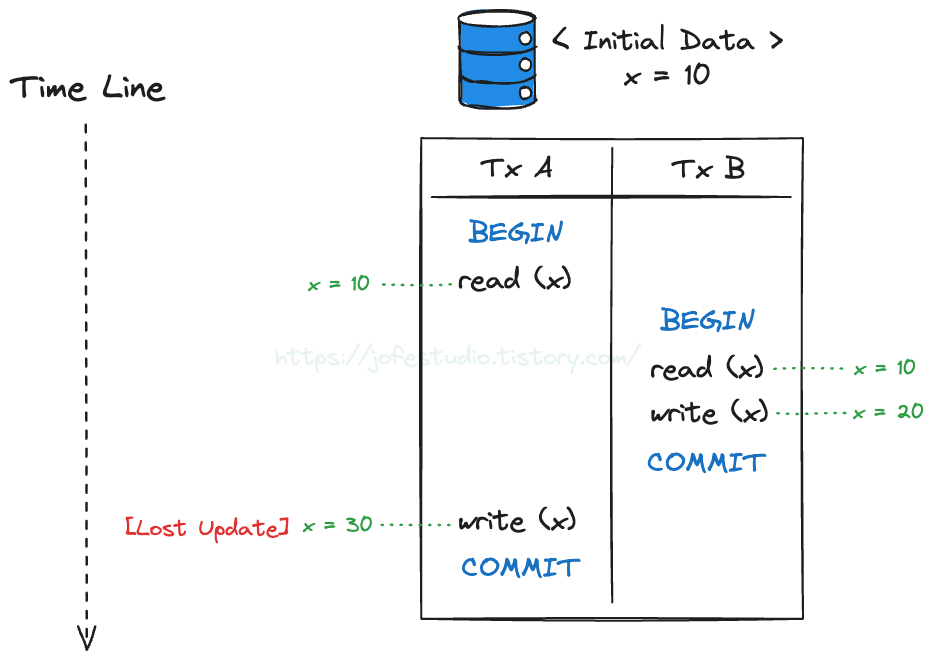

1) Lost Update

두 트랜잭션이 동시에 같은 데이터를 업데이트하는 경우, 한 트랜잭션의 변경분이 다른 트랜잭션에 의해 덮어쓰여지는 것을 말합니다.

가령 x에 10이 있을 때

• Tx A : X에 20을 더함
• Tx B : X에 10을 더함

을 한다고 가정해보겠습니다. x에는 총 30이 더해질 것으로 예상되나, Tx A가 진행되는 사이 Tx B가 실행되면 다음 문제가 발생 가능합니다.

Tx B가 실행되어 x에 20이 저장됐으나, Tx A는 본인이 원래 읽었던 10에 20을 더한 30을 write하게 되어 결론적으로 x값은 30이 아닌 20만 증가됐습니다. 즉 Tx B가 수행한 변경분이 Tx A에 의해 덮어씌워진 셈이며, 이는 일관되지 않은 결과를 초래할 수 있습니다.

2) Write Skew

두 트랜잭션이 서로 독립적으로 데이터를 읽고 검증한 후 업데이트할 때 데이터 무결성이 깨지는 것을 말합니다.

가령 x, y가 각각 1이고 x + y >= 1이어야 한다는 제약이 있다고 할 때

• Tx A : x에서 1을 뺌
• Tx B : y에서 1을 뺌

을 한다고 가정해보겠습니다. 현실 세계에선 현재 병원에 의사가 두 명 재직 중인데, 뭐가 됐든 의사 한 명은 재직 중이어야 하는 제약이 있는 상황에서 두 의사가 동시에 휴직 신청을 한 경우로 빗댈 수 있습니다.

Tx A에서 먼저 x를 0으로 업데이트했습니다. 만약 트랜잭션이 직렬로 수행됐다면 Tx B는 실행되지 않았어야 했을 것입니다. 그러나 Tx B가 데이터를 읽은 시점에서는 x, y 모두 1이었으니 Tx B도 y를 0으로 업데이트해줬습니다. 결국 각 트랜잭션이 서로 다른 데이터를 업데이트한 것이지만 결과적으론 x, y가 모두 0이 되어 데이터 무결성이 깨지게 된 셈입니다.

이 문제들 외에도 여러 문제가 존재합니다. 물론 어떤 문제들은 적절히 격리 수준을 설정하는 것으로 막아줄 수 있고, DB 엔진들은 저마다 각 격리 수준을 구현하는 방법이 다르기 때문에 생각보다 더 넓은 범위의 문제들을 방지해주기도 합니다. 예를 들어 MySQL InnoDB는 Repeatable Read 수준을 사용해도 Next-Key Lock 등을 통해 Phantom Read 문제를 방지해주고, PostgreSQL은 Snaption Isolation이란 형태로 Repeatable Read를 구현하여 Phantom Read 문제를 방지해줍니다.

그러나 DB에서 제공하는 격리 수준으로 방지할 수 없는 문제들도 있습니다. 그리고 격리 수준은 데이터를 읽거나 쓰는 시점에서의 충돌을 막아주는 것으로 처리된 결과가 논리적으로 무결한 상태임을 보장하진 않습니다. Write Skew같은 문제는 Repeatable Read같은 격리 수준에서도 발생 가능한 것을 예시로 들 수 있습니다.

즉 개발자는 시스템의 요구사항에 맞는 적절한 격리 수준을 선택하는 것도 중요하나, 다른 전략을 추가적으로 활용해서 DB에서 발생되는 동시성 문제들을 해결할 수 있어야 합니다. 이를 위해 낙관적 동시성 제어, 비관적 동시성 제어로 대표되는 동시성 제어 전략을 사용할 수 있습니다.

TMI : 두 동시성 제어 전략은 낙관적 락, 비관적 락이라는 이름으로 더 많이 알려져 있는 것으로 보입니다. 그러나 둘 다 락을 사용하는 전략은 아니기 때문에 동시성 제어가 더 정확한 표현이라고 생각되어 이 글을 쓰면서 동시성 제어라는 이름으로 작성했습니다.

6. 동시성 제어 전략 : 낙관적 동시성 제어와 비관적 동시성 제어

이름에서 알 수 있듯이 낙관적 동시성 제어는 "충돌이 나지 않을 거야"라고 가정하여 최대한 동시성을 확보한 뒤 커밋 직전에 충돌 여부를 확인하는 방법이고, 비관적 동시성 제어는 "충돌이 분명 날 거야"라고 가정하여 처음부터 충돌 자체를 방지하는 메커니즘입니다. 자세히 살펴보면 다음과 같습니다.

1) 낙관적 동시성 제어 (Optimistic Concurrency Control)

자원에 락을 걸지 않고 작업을 수행하다가 커밋 시점에 다른 트랜잭션에 의해 데이터가 변경됐는지 확인하는 전략으로, 충돌이 나지 않을 것이라 가정하고 자원에 대한 잠금 없이 높은 동시성을 유지하면서 작업을 처리하는 개념입니다. 보통 데이터를 읽을 때 그 시점의 상태 정보(버전 정보 등)을 저장해뒀다가 데이터 변경 시점에 상태 정보를 비교하여 변화가 있다면 다른 트랜잭션이 데이터를 변경한 것으로 간주하고 갱신을 취소하거나 롤백하는 형태로 구현됩니다. 만약 상태 정보가 같다면 상태 정보 갱신도 함께 수행됩니다. 락을 사용하지 않아 높은 동시성을 제공할 수 있으므로 데이터 충돌이 적은 환경에서 사용한다면 성능 최적화를 기대할 수 있다는 장점이 있으나, 충돌이 자주 발생하는 환경이라면 갱신 실패 또는 롤백이 반복되며 성능 저하의 주범이 될 수 있다는 단점이 있습니다.

2) 비관적 동시성 제어 (Pessimistic Concurrency Control)

자원(테이블, 레코드 등)에 락을 걸고 작업을 수행하여 다른 트랜잭션의 접근을 차단하는 전략으로, 충돌이 발생함을 가정하고 리소스에 대한 락을 미리 획득하여 특정 기간 동안 해당 리소스에 대한 독점적인 액세스를 유지하는 개념입니다. 보통 SELECT FOR UPDATE를 사용해 데이터를 읽는 시점부터 배타 락을 설정하는 형태 등으로 구현됩니다. 충돌 가능성을 사전에 차단하는 만큼 데이터 무결성을 강력히 보장하고 충돌이 자주 발생하는 상황에선 낙관적 락보다 좀 더 나은 성능을 기대할 수 있다는 장점이 있으나, 락으로 인한 동시성 저하 및 락 획득을 위한 대기 시간 증가, 데드락 발생 가능성이 존재한다는 단점이 있습니다.

• 공유 락(Shared Lock) : Read Lock으로도 불리며 자원에 대한 쓰기는 안 되지만 자원을 읽는 동안 다른 트랜잭션에서 데이터를 읽는 것은 허용하는 개념의 락입니다.
• 배타 락(Exclusive Lock) : Write Lock으로도 불리며 자원에 대해 다른 트랜잭션의 읽기와 쓰기를 모두 막는 개념의 락입니다.

참고

https://cybernerdie.medium.com/database-transactions-explained-a-deep-dive-into-reliability-17ab4e17117a

https://d2.naver.com/helloworld/407507

https://www.youtube.com/watch?v=sLJ8ypeHGlM&t=804s

https://www.youtube.com/watch?v=bLLarZTrebU&list=LL&index=9

https://medium.com/@iamssrofficial/concurrency-in-databases-database-isolation-levels-dirty-read-phantom-read-non-repeatable-read-320ff3553d6d

https://medium.com/@abhirup.acharya009/managing-concurrent-access-optimistic-locking-vs-pessimistic-locking-0f6a64294db7

※ 가상 면접 사례로 배우는 대규모 시스템 설계 기초 2권 - 챕터 4의 내용과 개인적으로 추가 공부한 내용들을 정리한 글입니다.

들어가며

현대적인 소프트웨어 아키텍쳐들은 각자만의 인터페이스를 갖고 분리된 여러 컴포넌트들로 구성됩니다. 메시지큐는 이 컴포넌트 사이에서의 통신을 담당하는 컴포넌트로, 각 컴포넌트들이 기존에 sync 방식으로 통신하던 것을 async 방식으로 쉽게 통신할 수 있도록 돕는 역할을 합니다. 메시지 큐 사용 시 다음과 같은 이점들이 있습니다.

1. 결합도 완화 : 각 컴포넌트 사이에 통신을 담당하는 컴포넌트를 두는 것이므로, 기존 컴포넌트 간의 결합도가 낮아지게 됩니다. 이를 통해 좀 더 유연한 설계 및 각 컴포넌트의 독립적인 갱신이 가능합니다.
2. 확장성 증가 : 메시지 큐를 사용하는 컴포넌트는 데이터를 생산하는 생산자(producer)와 소비자(consumer)로 분류 가능합니다. 결합도가 완화된 것을 통해, 시스템 부하에 맞춰 각 컴포넌트의 규모를 독립적으로 늘릴 수 있습니다. (트래픽이 더 몰려 더 많은 데이터가 생산되면 소비자를 증설 등)
3. 가용성 개선 : 특정 컴포넌트에 장애가 생겨도 다른 컴포넌트는 메시지 큐와 상호작용 가능합니다.
4. 성능 개선 : 메시지 큐는 각 컴포넌트들이 async 통신을 쉽게 할 수 있도록 합니다. 생산자는 소비자가 어떻게 처리하든 메시지큐에 데이터를 밀어넣어주면 되고, 소비자는 메시지큐에 있는 데이터를 긁어가서 처리하면 됩니다. 이를 통해 sync 방식에서 생기던 문제점들(ex : 자원을 비효율적으로 사용 등)을 개선할 수 있습니다

물론 장점들만 있는 건 아닙니다. 메시지 큐라는 컴포넌트를 추가 운영하면서 생기는 공수도 있을 것이고, 컴포넌트 간의 통신이 메시지 큐라는 컴포넌트를 거쳐 발생하므로 네트워크 문제로 인한 추가 지연이 발생 가능한 것 등의 단점들도 있습니다. 그럼에도 메시지큐는 기존 컴포넌트들간의 결합도를 낮추면서 얻을 수 있는 이점들이 많기 때문에 많은 시스템에서 사용하는 컴포넌트이기도 합니다(해외에서는 메시지큐를 이미 성숙된 기술이라고도 표현합니다).

메시지큐는 대표적으로 RabbitMQ등의 서비스가 있으며 Apache Kafka 등의 이벤트 브로커도 많이 쓰입니다. 이 글에서는 분산 메시지 큐를 설계하는 방법과 필요한 지식 등을 소개하겠습니다.

※ 참고 : 메시지 큐 vs 메시지 브로커 vs 이벤트 브로커

1) 메시지 큐

• 컴포넌트 간의 메시지를 전달하기 위한 컴포넌트
• 메시지를 저장하는 역할

2) 메시지 브로커

• 메시지 큐의 기능을 포함
• 추가적으로 메시지 라우팅(pub/sub 패턴 등을 통해..), 메시지 변환 등도 해줌

• 메시지 브로커의 기능을 포함
• 추가적으로 메시지(이벤트) 보관 등의 기능을 할 수 있음

※ 설계 범위

이 설계에서 메시지는 텍스트만 가정하며, KB수준으로 가정합니다.

1) 기능적 요구사항

• 생산자는 메시지 큐에 메시지를 보낼 수 있어야 합니다.
• 소비자는 메시지 큐에서 메시지를 소비할 수 있어야 합니다.
• 메시지는 생산된 순서대로 소비자에게 전달되어야 합니다.
• 메시지 큐에 넣어진 메시지는 설정에 따라 소비자가 반복적으로 소비할 수도 있고, 한 번만 소비할 수도 있어야 합니다.
• 메시지는 2주까지만 보관합니다.
• 메시지 전달은 최소 한 번, 최대 한 번, 정확히 한 번 중에 설정 가능해야 합니다.

2) 비기능적 요구사항

• 높은 대역폭 제공 / 낮은 전송 지연 중 하나를 설정할 수 있어야 합니다.
• 메시지 양이 급증해도 처리할 수 있도록 확장성있는 설계가 필요합니다.
• 데이터는 디스크에 지속적으로 보관해야 하며 여러 노드에 복제되어야 합니다.

참고) 아래에서 좀 더 설명하겠지만, 높은 대역폭을 제공하려면 메시지를 버퍼링하다가 일괄로 처리해야 하나 이는 메시지들이 즉시 전달되는게 아니므로 전송 지연이 높아지게 되므로 높은 대역폭과 낮은 전송 지연을 만족시키는 것은 힘듭니다.

메시지큐의 구성 요소와 개략적인 설계

메시지 큐의 핵심 구성 요소와 간략한 흐름도는 다음과 같습니다.

1. 생산자가 메시지를 메시지큐에 발행
2. 소비자는 큐를 구독하고 있고, 구독한 메시지를 소비하게 됨

이를 기반으로 한 메시지 모델들은 다음과 같습니다.

메시지 모델

1) 일대일 모델

메시지를 소비하는 소비자가 여러 명일 수 있는데, 일대일 모델은 생산자가 메시지 큐에 발행한 메시지는 오직 한 소비자만 가져갈 수 있는 모델을 말합니다.

2) 발행-구독 모델

관련있는 메시지들을 토픽이라는 논리적인 그룹으로 묶어 메시지들을 주제별로 관리하게 한 다음, 이 토픽으로 메시지를 보내고 받는 모델입니다. 토픽에 전달된 메시지는 해당 토픽을 구독하는 모든 구독자들에게 전달됩니다.

메시지 큐 컴포넌트의 구성 요소들은 다음과 같습니다.

토픽, 파티션, 브로커

• 토픽 : 메시지 큐에서 데이터를 주고받는 주제 또는 채널의 개념으로, 관련있는 메시지들을 토픽으로 묶어 주제별로 관리합니다.
• 파티션 : 토픽을 샤딩하여 만든 분할된 각 단위를 파티션이라 부릅니다. 토픽의 확장성과 병렬성을 위해 사용하며, 덕분에 토픽에 데이터가 몰려서 부하가 커지는 것을 방지할 수 있습니다. 파티션은 다수의 메시지 큐 컴포넌트들이 구성하는 클러스터에 고르게 분산 배치됩니다.
• 브로커 : 파티션들을 유지하는, 즉 파티션들이 있는 서버를 브로커라고 부릅니다.

생산자가 보내는 메시지는 보내질 토픽의 파티션 중 하나로 보내지며, 메시지에 키 값을 설정하여 같은 키 값을 가진 메시지들은 같은 파티션으로만 보내지도록 설정할 수도 있습니다.

같은 토픽을 구독하는 소비자가 여러 명이면 각 구독자는 해당 토픽의 파티션들을 분담해서 처리하게 됩니다. 즉 이 경우 모든 소비자들에 구독한 토픽에 발행되는 모든 메시지를 처리하는 게 아니라 서로가 분담해서 처리하는 것으로 이해할 수 있습니다. 이 소비자들을 소비자 그룹이라고 부릅니다.

소비자 그룹

소비자 그룹의 소비자들은 앞서 설명했듯 특정 토픽의 메시지들을 서로 분담해서 처리합니다(즉 서로 협력하는 구조). 같은 토픽에 여러 소비자 그룹이 있을 수 있고, 하나의 소비자 그룹이 여러 토픽을 처리하고 있을 수도 있습니다.

ex 1) 주문 토픽을 구독하면서 결제를 담당하는 그룹과 재고 차감을 담당하는 그룹이 있을 수 있습니다.

ex 2) 사용자 활동 토픽, 주문 토픽를 둘 다 구독하고 있는 분석용 그룹이 있을 수 있습니다.

또한 다음 그림과 같이 특정 소비자 그룹 내의 소비자들이 같은 파티션에 붙으면 어떻게 될지도 생각해볼 필요가 있습니다.

이 경우, 같은 파티션에 있는 메시지들을 두 개 이상의 소비자가 병렬로 읽게 되므로 대역폭 측면에선 좋겠으나 메시지를 순서대로 소비하는 것이 보장되지 않습니다(병렬처리이므로 순서보장이 어려움). 이 문제는 직관적으로 "한 파티션은 한 소비자 그룹에선 한 소비자만 담당하게 하기"로 해소가 가능합니다. 다만 파티션 수 < 소비자 수 일 때 일부 소비자들은 유휴 현상이 발생 가능하다는 단점이 있습니다.

개략적 설계

설명드린 것들을 바탕으로, 분산 메시지 큐 시스템을 개략적으로 다음처럼 설계 가능합니다.

• 생산자 : 메시지를 특정 토픽으로 보내는 역할
• 소비자(소비자 그룹) : 토픽을 구독하고 발행된 메시지를 소비하는 역할
• 브로커 : 토픽을 샤딩(즉 분할)한 단위인 파티션들이 있는 서버
• 상태 저장소 : 각 브로커별로 갖고 있는 파티션의 상태 정보들(각 소비자 그룹이 마지막으로 가져간 메시지의 오프셋 등)을 저장
• 메타데이터 저장소 : 토픽 설정과 속성 정보들(토픽별 파티션 수, 메시지 보관 기간 등).. 즉 브로커들이 공통적으로 참조하는 메타데이터들을 저장
• 조정 서비스(Coordination Service) : 브로커들의 상태 모니터링, 리더 선출(분산 시스템들이 master - slave 구조일 때 master가 다운되면 누가 master가 될지를 선출하는 것) 등을 담당

상세 설계

파티션(데이터 저장소) 설계

1) 파티션에서의 메시지 저장 방식

메시지들은 토픽에 저장되며, 토픽은 파티션이라는 단위로 샤딩된다고 말씀드렸습니다. 이 파티션에 데이터를 어떻게 저장해볼지를 생각해봐야 하는데요, 대표적으로 DB에 저장하는 것과 파일 형태로 디스크에 저장하는 방식을 생각해볼 수 있습니다. 분산 메시지 큐는 시스템 특성 상 메시지라는 데이터를 write(생산)하고 read(소비)하는 연산이 빈번하게 발생하므로 DB에 저장해 관리하는 것은 한계가 있습니다(대규모의 읽기와 쓰기가 모두 능한 DB는 설계가 어려움). 근데 메시지를 생산하고 소비하는 과정을 보면 읽기/쓰기 모두 메시지에 대한 액세스 패턴이 순차적이므로, 로그파일 형태로 디스크에 저장하도록 설계하면 좋은 효과를 기대할 수 있습니다.

2) 파티션 복제 (파티션 사본)

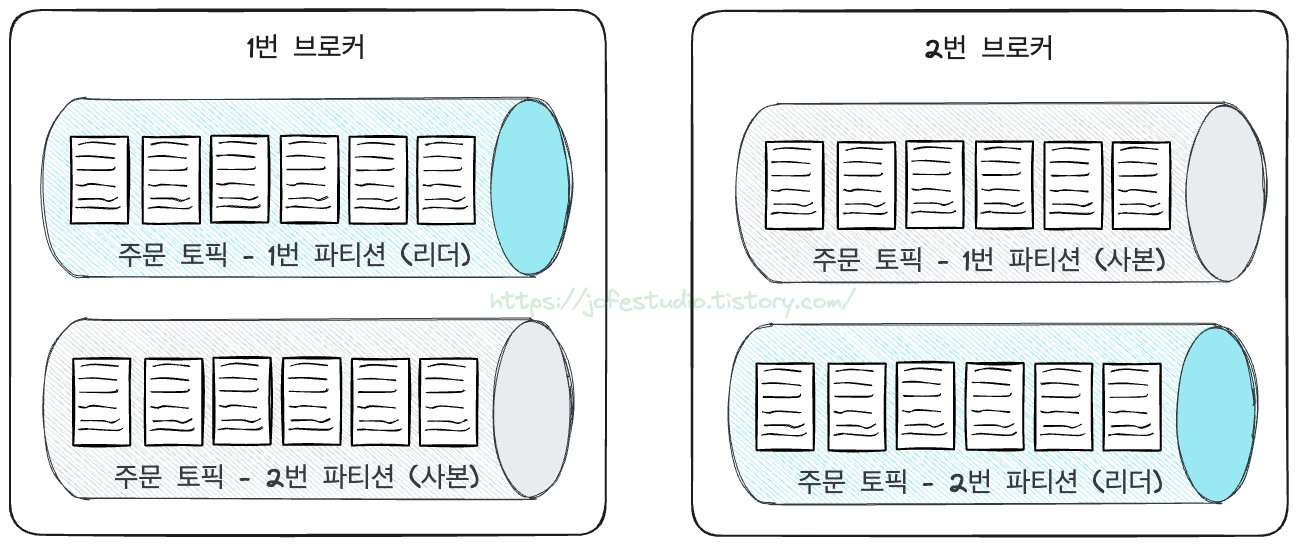

또한 파티션들을 복제하여 높은 가용성을 제공하도록 할 수 있습니다. 토픽을 여러 파티션으로 분할한 뒤, 각 브로터들이 다음과 같이 파티션들의 사본도 갖도록 구성할 수 있습니다.

DB도 master에만 write를 하면 사본들로 복제가 되는 것처럼, 생산자가 메시지를 발행할 때도 1번 파티션에 발행해야 한다면 리더역할을 하는 파티션에 발행하도록 한 뒤  사본 파티션들은 리더에서 지속적으로 메시지들을 가져와 동기화하도록 구성할 수 있습니다. 이때 파티션 별로 사본을 어떻게 분산할 지에 대해 기술하는 것을 사본 분산 계획(replica distribution plan)이라 부르며 다음과 같이 요약할 수 있습니다.

• 주문 토픽의 1번 파티션 사본 분산 계획 : 파티션 총 2개. 리더는 1번 브로커, 사본은 2번 브로커에 배치
• 주문 토픽의 2번 파티션 사본 분산 계획 : 파티션 총 2개. 리더는 2번 브로커, 사본은 1번 브로커에 배치

파티션의 리더는 조정 서비스를 통해 브로커 노드 중 하나가 선출되도록 합니다. 해당 브로커가 사본 분산 계획을 만들고 메타데이터 저장소로 저장하도록 합니다. (조정 서비스에 대한 내용은 밑에서 소개하겠습니다).

3) 파티션 사본 동기화

DB에서 복제본을 구성할 때, 동기식 / 비동기식 / 반동기식으로 복제 방법을 구성할 수 있습니다. 동기식은 master에 데이터가 쓰인 후 복제본까지 데이터가 쓰인 후에 ack를 보내는 거고, 비동기는 master노드에만 데이터를 쓴 뒤 ack를 보내는 거고, 반동기는 master에 데이터를 쓴 후 복제본으로 데이터 변경에 대한 로그 작성이 끝난 것만 확인한 뒤 ack를 보내는 것을 의미합니다. 앞서 설명한 것처럼 파티션의 동기화도 리더 파티션에 발행된 메시지를 사본 파티션들이 가져가게끔 구성하는데, 메시지 발행에 대한 ack를 어떻게 보내는지 설정해주는 것을 통해 영속성의 정도를 조절할 수 있습니다.

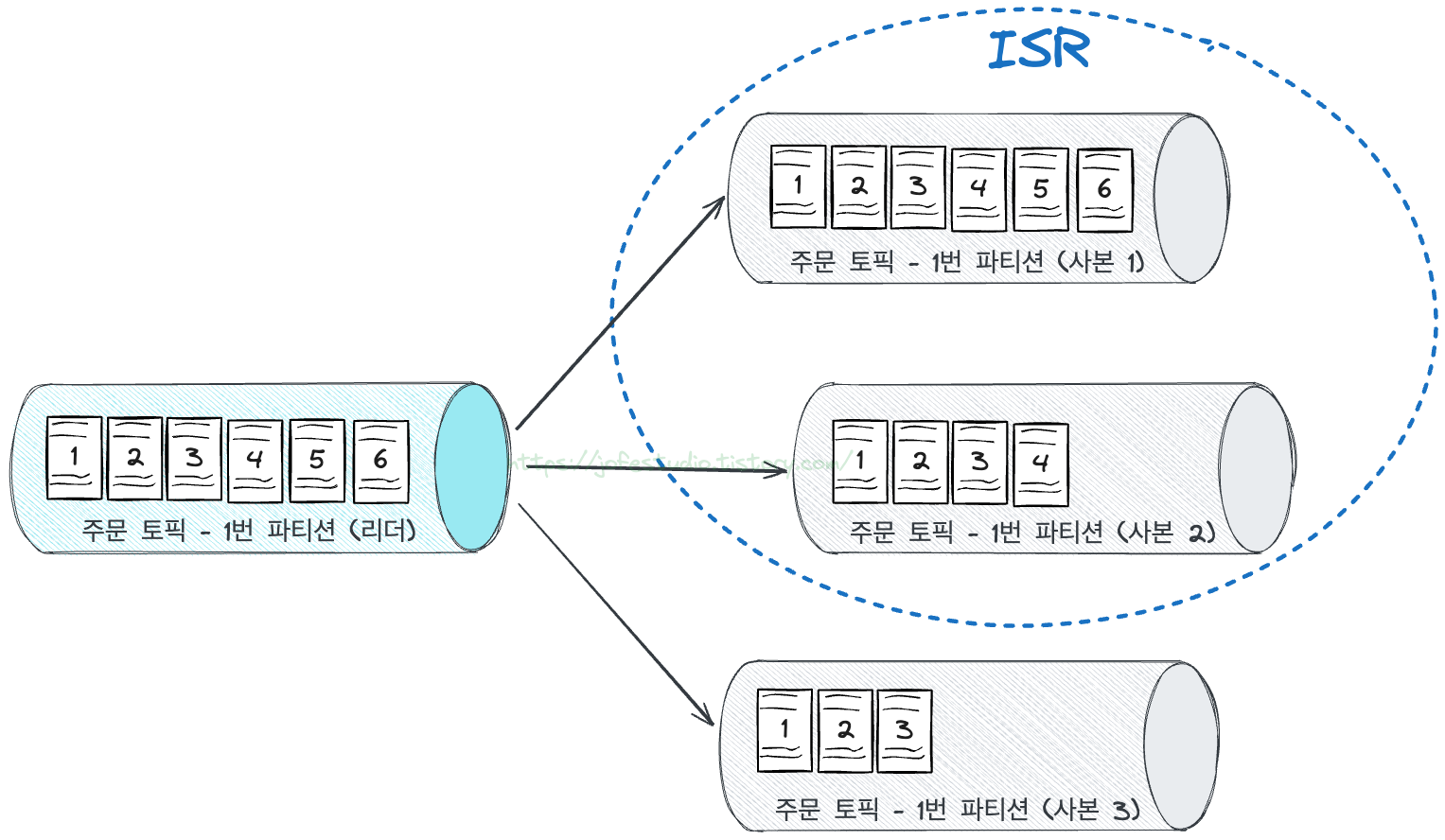

이 때 ISR(In-Sync Replicas)이란 개념이 사용됩니다. 리더 파티션과 동기화된 사본 파티션을 일컫는 말이며, 이때 "동기화됐다"의 기준은 토픽 설정에 따라 달라집니다. 리더 파티션의 메시지 개수와 사본 파티션의 메시지 개수는 차이가 날 수도 있는데, 설정된 특정 개수 이하로 차이난다면 "동기화됐다"라고 취급할 수 있습니다. 만약 메시지 차이가 2개 이하면 ISR로 취급한다고 할 경우, 다음 상황에선 사본 1과 2가 ISR입니다.

리더 파티션에 새로운 메시지가 발행된 후, ISR 상태인 파티션들에게까지 메시지가 전달된 뒤 ack를 보내는 것을 ACK=all이라 합니다. 리더 파티션에 메시지가 발행된 후(즉 메시지가 저장된 후) ack를 보내면 ACK=1, 리더 파티션에 메시지를 전달한 후 ack를 보내는 것을 ACK=0(즉 메시지가 저장됐는지는 관심사가 아님)이라고 합니다. 설정이 높을수록 영속성을 높게 가져가는 것이고, 설정이 낮을수록 낮은 지연을 기대할 수 있습니다.

생산자, 소비자 작업 흐름 설계 및 일괄 처리

보통 반복되는 작업을 일괄 처리(batching)하면 네트워크 I/O 또는 디스크 I/O를 줄이게 되며 성능을 개선시킬 수 있습니다(다만 데이터들을 모았다가 한 번에 처리하는 것이므로 개별 데이터의 지연은 높아질 수 있음). 분산 메시지 큐에서는 다음과 같이 생산자와 소비자의 작업 흐름을 구성하며 일괄 처리 도입도 설계해볼 수 있습니다.

1) 생산자에서의 작업 흐름 및 일괄 처리 설계

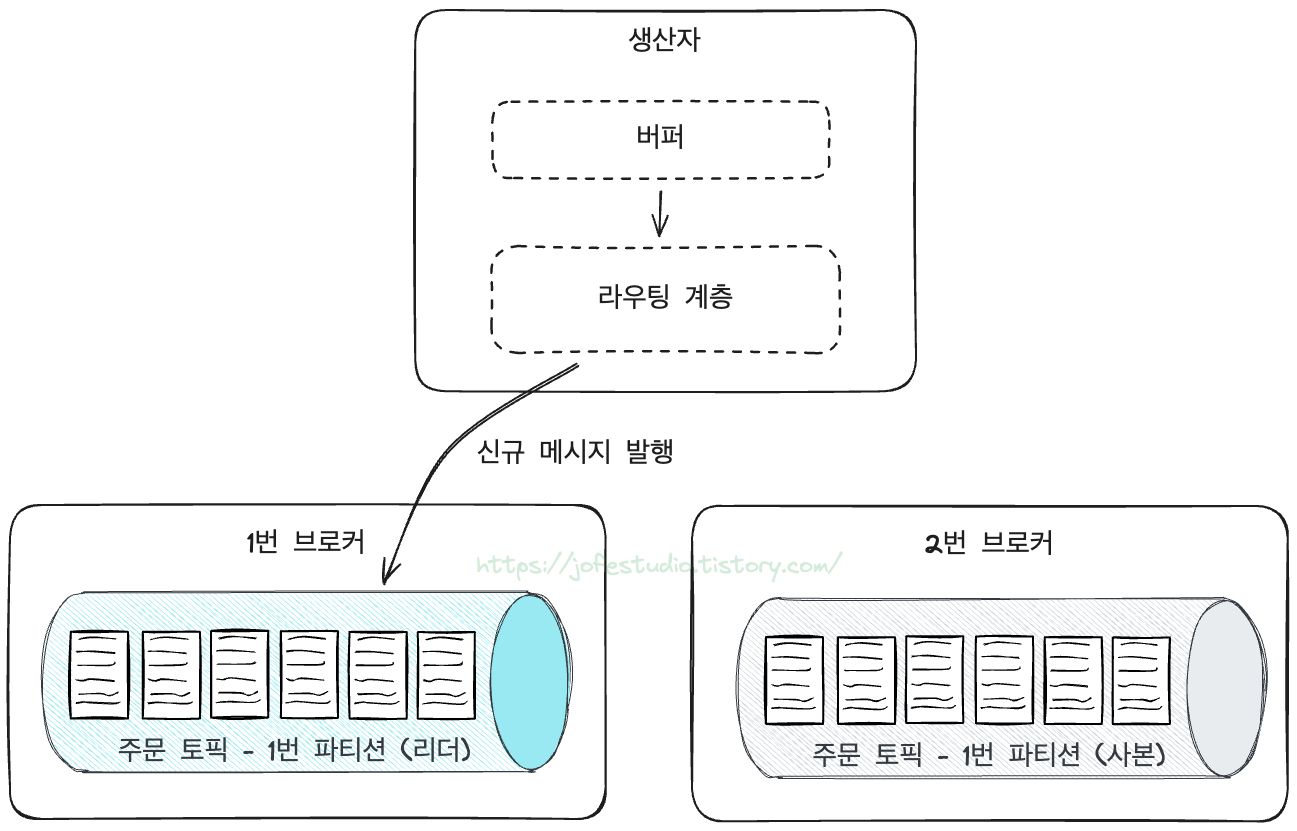

우선 일괄 처리를 배제하고 생각해보겠습니다. 생산자가 새 메시지를 발행할 경우 리더 파티션이 있는 브로커로 메시지를 보내야 합니다. 이때 해당 파티션을 유지하는 브로커로 연결하기 위해 별도의 라우팅용 컴포넌트를 두는 방안을 고려할 수 있으나, 다음과 같이 라우팅 계층을 생산자 내부로 편입시키는 구조를 설계해볼 수 있습니다.

라우팅 컴포넌트를 별도로 두면 그에 따른 네트워크 지연을 감수해야 하지만, 이렇게하면 거치는 컴포넌트가 하나 더 적으니 전송 지연이 줄어드는 효과를 줍니다. 또한 생산자 입장에서는 전송할 메시지를 버퍼에 모으다 목적지로 일괄 전송하게끔 처리하여 대역폭을 높일 수 있다는 장점을 가져올 수 있습니다.

2) 소비자에서의 작업 흐름 및 일괄 처리 설계

소비자의 작업 흐름 설계 시, 데이터를 Push / Pull 중 어떤 방식으로 가져올 것인지를 고려해야 합니다.

• Push : 브로커에서 소비자로 직접 데이터를 밀어주는 방식. 메시지가 발행되자마자 소비자에게 밀어줄 수 있으니 지연이 낮다는 장점이 있으나, 데이터 공급의 주도권이 브로커에게 있는 만큼 소비자가 감당 가능한 양 이상으로 데이터를 넣어줄 수 있는 단점이 있습니다.
• Pull : 소비자가 브로커에서 직접 데이터를 가져오는 방식. 데이터 공급의 주도권이 소비자에게 있으니 자신의 속도에 맞게 브로커로부터 데이터를 가져올 수 있고, 일괄 처리에 적합하다는 장점이 있습니다. 반면 브로커에 메시지가 없어도 소비자가 데이터를 가져가려 시도할 수 있으며 이는 컴퓨팅 자원의 낭비(하지 않아도 되는데 하는 것이므로)가 된다는 단점이 있습니다.

참고로 레디스 pub / sub은 Push 방식을, kafka는 Pull 방식을 사용합니다. Pull 방식 사용 시 컴퓨팅 자원이 낭비될 수 있는 부분은 롱 폴링(서버에 요청을 보내고 서버가 새로운 데이터가 있을 때까지 응답을 지연시키는 방식)을 통해 어느 정도 해소가 가능해 대부분의 메시지 큐는 Pull 방식을 많이 지원합니다. 해당 방식의 작업 흐름을 도식화하면 다음과 같습니다.

소비자 입장에서는 내가 어느 파티션에 붙어서 데이터를 읽고 써야 할지를 알아야 하는데, 이걸 알려주는 역할을 해당 소비자 그룹의 코디네이터 브로커가 해주며 소비자 그룹 이름의 해시값에 매핑되는 브로커가 담당합니다. 즉 서로 다른 소비자 그룹에 대해 같은 브로커가 두 그룹의 코디네이터 역할을 할 수도 아닐 수도 있습니다. 코디네이터 브로커를 통해 어떤 파티션에 붙어야 하는지를 알게 됐다면, 해당 파티션의 오프셋으로부터 메시지를 묶어서 가져오는 식으로 일괄 처리를 설계할 수 있습니다.

참고로 소비자 그룹의 코디네이터 브로커는 신규 소비자에 대한 파티션 지정 외에도 그룹 내 소비자들의 상태 감시(heart beat를 통해), 소비자 탈퇴 및 장애 발생 시 파티션 재분배 등의 역할도 담당합니다.

상태 저장소 & 메타데이터 저장소 & 조정 서비스 설계

브로커가 유저하는 타피션에 대한 상태 정보를 관리하는 저장소와 토픽의 메타데이터를 관리하는 저장소, 그리고 조정 서비스를 어떻게 설계할 지도 살펴봐야 합니다. 이때 Apache Zookeeper라는 서비스를 사용해볼 수 있습니다. 분산 메시지 큐를 비롯한 여러 분산 시스템에선 각 시스템들의 상태를 모니터링할 수 있는 환경, 범용적으로 사용 가능한 중앙 집중식 데이터 저장소가 등이 필요합니다. 물론 이를 직접 구현할 수 있겠으나, Apache에서 분산 시스템들이 공통적으로 가지는 요구사항들을 해결하기 위해 Zookeeper라는 서비스를 개발했다고 이해할 수 있습니다. 대표적으로 다음 기능들을 제공합니다.

1. 시스템들이 공유하는 공유 상태의 저장 & 관리
2. 각 시스템 상태 모니터링
3. 리더 선출 (분산 시스템들이 master - slave 구조일 때 leader가 다운되면 누가 leader가 될지를 선출하는 거. 이거 위해서 주키퍼는 노드 수를 홀수로 맞춘다고 합니다)

이를 통해 상태 저장소, 메타데이터 저장소, 조정 서비스의 역할을 Zookeeper가 담당하면서 다음 형태의 설계가 가능합니다.
